NL19
www.afx-light.com

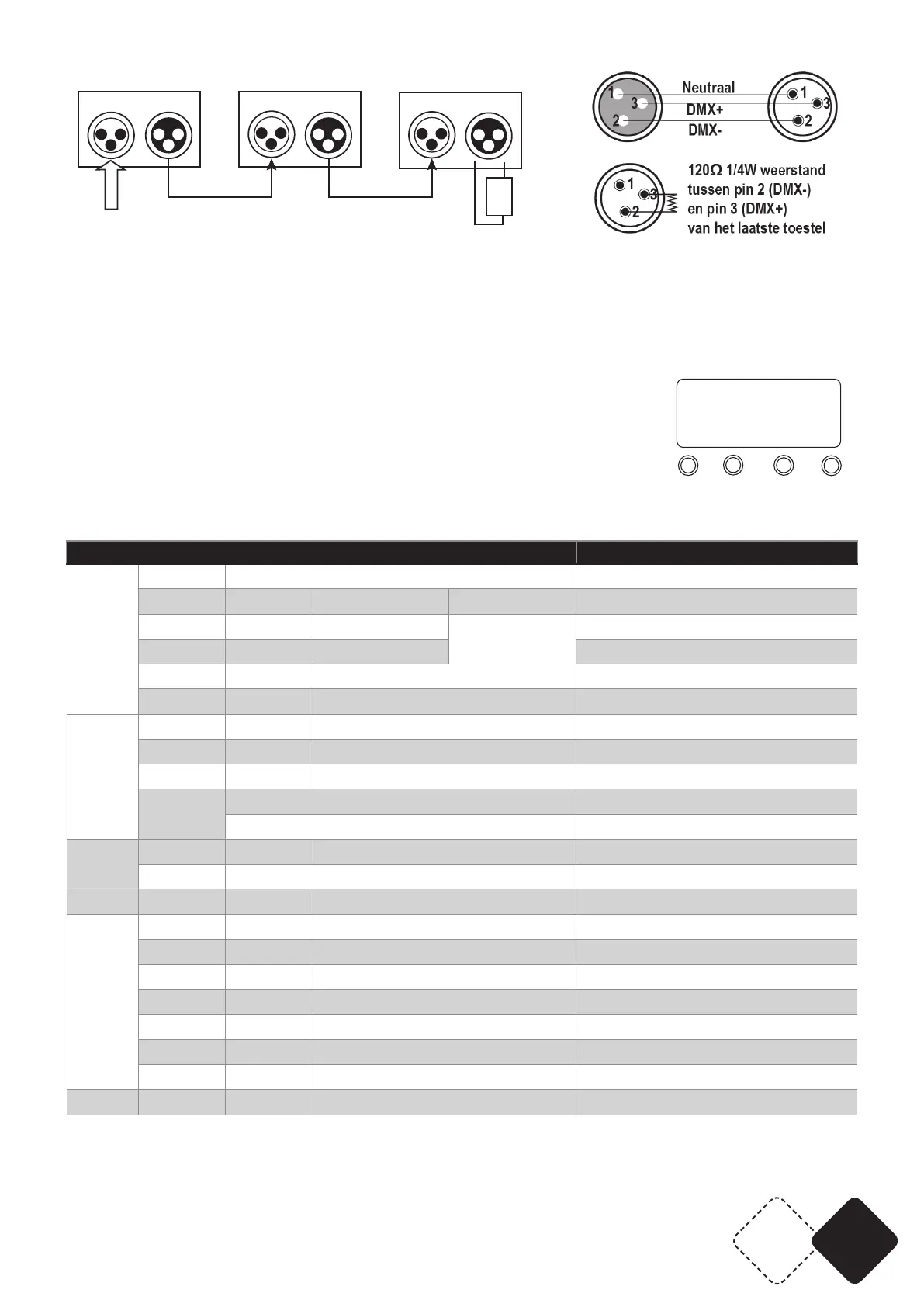

IN OUT OUTIN OUTIN
DMX IN
Resistor
3
rd
Light
2
nd
Light
1
st
Light
120Ω 1W
2 3
De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word
meegeleverd. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met
individuele afscherming van iedere ader.
Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten wor-
den. Een afsluitweerstand is een XLR connector met een 120 ohm weerstand tussen pin 2 et 3.
BEDIENING
UP
DOWN
MENU ENTER
8.8.8.8.
D.m.v. de MENU knop een van volgende functies kiezen: MODE, SET, DMX,
REST, TEST und TEMP
Op ENTER drukken om in de gekozen functie te gaan.
D.m.v. de UP en DOWN toetsen de functie instellen en met ENTER bevesti-
gen.
Volgend tabel bevat een lijst van de menu functies:
MENU OMSCHRIJVING
MODE
ADDR VALU A001~A XXX (AXXX) Instellen van de DMX adres
SLAV Automatische modus
AUTO IP1-8 ALON /(AU-A)
SP_1~SP_5
(Speed)
Ingebouwde programma's (auto)
MAST /AU-M) Automatisch (Master)
SOUN IP1-7 ALON (SO-A) Geluidsbesturing (Auto)
MAST/(SO-M) Geluidsbesturing (Master)
SET
MIC M-XX Microfoongevoeligheid
LODA ON/OFF Gegevens opnieuw laden
VER V-2.0 Software versie
CALI
Code (password: 088) Wachtwoord intoetsen
CH03-CH06 Kalibratie
DMX
MOD1 17 kanalen
MOD2 12 kanalen
REST ON/OFF Totale reset
MANU
rXXX C000-255 Handm. controle rode led's
gXXX C000-255 Handm. controle groen led's
bXXX C000-255 Handm. controle blauwe led's
UXXX C000-255 Handm. controle witte led's
rXXX C000-255 Handm. controle rode pixel led's
gXXX C000-255 Handm. controle groene pixel led's
bXXX C000-255 Handm. controle blauwe pixel led's
TEMP TXXX werkelijke temperatuur
De DMX Kanaalstabel zie aan het eind van de handleiding
