PT 24
© Copyright LOTRONIC 2020
linha. Para estar de acordo com o padrão E/A-485 não devem estar mais de 32 dispositivos liga-
dos numa única ligação. Se ligar mais de 32 posições numa ligação em serie sem usar um repar-
tidor óptico DMX, poderá resultar na deterioração do sinal digital DMX.
Distancia máxima recomendada na ligação em serie: 500 metros. Numero máximo de posições
recomendadas numa ligação em serie: 32 posições.
Cabos
Para ligar as posições deve usar cabos de dados. Pode adquirir cabos DMX certicados directa-
mente do seu vendedor/distribuidor.

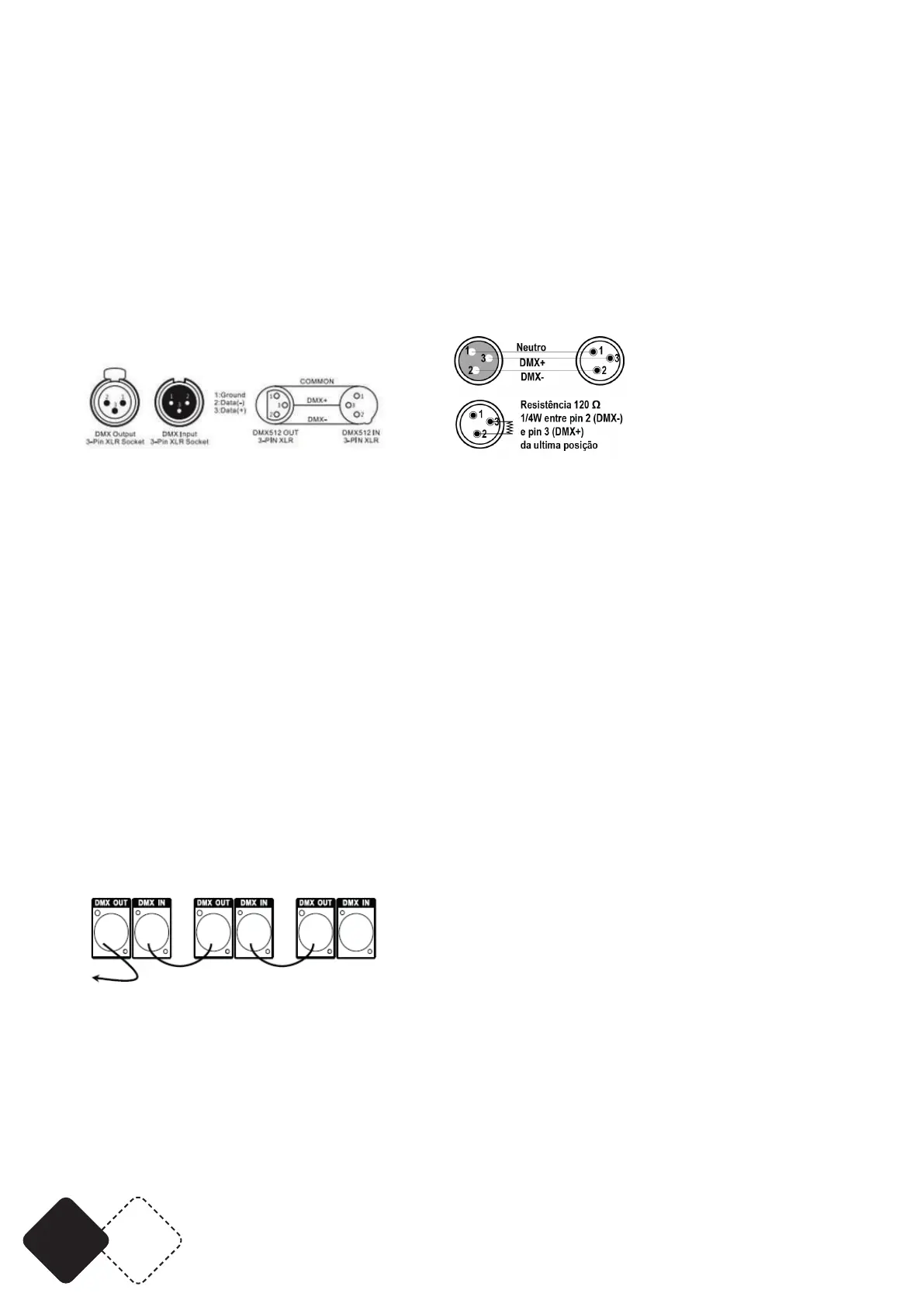

LIGAÇÃO DE CABOS
A ligação dos cabos deve ter uma ligação macho XLR e na outra ponta uma ligação fêmea XLR.
Conguração de ligação DMX
As terminações reduzem erros no sinal. De modo a evitar problemas e interferências na trans-
missão de sinal é sempre aconselhável ligar a um terminal de sinal DMX.
AVISO: Não permitir o contacto entre o comum e a ligação terra do dispositivo eléctrico do chas-
sis. A ligação terra do comum pode causar um loop de ligação terra e o dispositivo pode funcio-
nar de forma irregular. Teste os cabos com um medidor de ohm para vericar a polaridade e para
garantir que os pinos não estão aterrados ou em curto-circuito com o escudo ou outro.
Ligação de dispositivos DMX em série
1. Ligar o (macho) de 3 pinos do cabo DMX à saída (fêmea) de 3 pinos do controlador.
2. Ligue a ponta do nal do cabo que vem do controlador que terá uma ligação (fêmea) de 3 pinos
para a ligação de entrada na seguinte ligação que consiste numa ligação (macho) de 3 pinos.
3. De seguida ligue a saída com mostra acima à entrada da seguinte ligação e assim sucessiva-
mente.
Ligação aparelhos MASTER/SLAVE
1. Conecte o cabo XLR macho (cha 3 pinos) à saída fêmea do primeiro aparelho da série.
2. Conecte a outra ponta (Fêmea) que liga ao primeiro dispositivo, à entrada do próximo apare-
lho. Repita os procedimentos para os restantes equipamentos.
Por vezes, a congiração MASTER/SLAVE e o funcionamento autónomo, requerem que o primeiro
equipamento seja iniciado com as mesmas congurações e ajustes entre o painel de controlo e
os interruptores DIP. Os aparelhos seguintes deverão estar congurados para SLAVE. Consulte os
procedimentos operacionais para instruções completas neste tipo de conguração.
LIGAÇÃO DE POTÊNCIA
Você pode alimentar até 5 unidades através dos conectores POWER IN/POWER OUT de uma única
tomada elétrica. Ligue um cabo POWERCON do conector POWER OUT da 1ª unidade ao conector
POWER IN da 2ª unidade, etc.
