2. Retirez une partie de l’isolation des
extrémités des câbles marron, noir et
bleu.
3. Branchez les extrémités des câbles noir
et marron.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
5. Branchez les extrémités des deux câbles
bleus.
6. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).

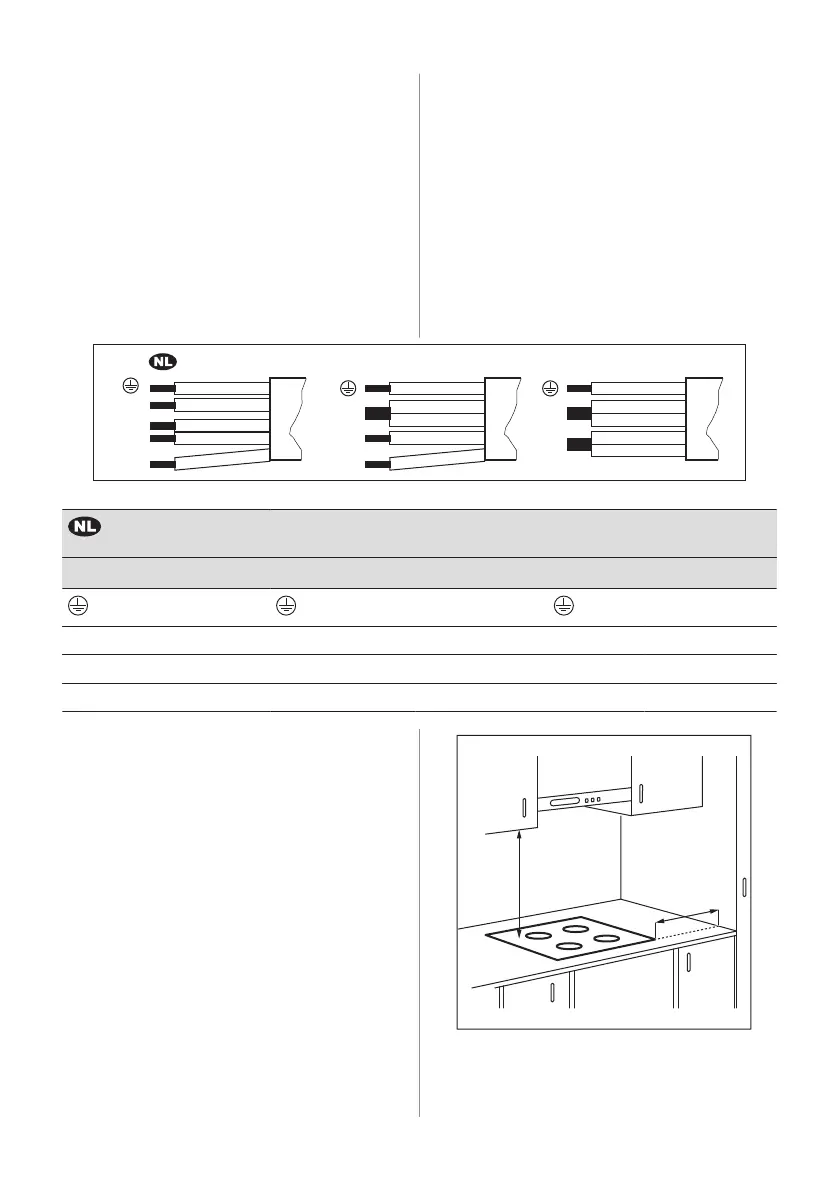

Raccordement biphasé
1. Retirez la gaine d’extrémité du câble des
fils noir et marron.
2. Retirez une partie de l’isolation des
extrémités des câbles bleu.
3. Branchez les extrémités des deux câbles
bleus.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
N
L1
N
L
220-240 V~220-240 V~ 400V2N~
L2
N
N
L1
L2
220 - 240 V~
Raccordement biphasé: 400 V2N~ Raccordement monophasé:
220 - 240 V~
5 x 1,5 mm² 5 x 1,5 mm² ou 4 x 2,5 mm² 5 x 1,5 mm² ou 3 x 4 mm²
Vert - jaune Vert - jaune Vert - jaune
N Bleu et bleu N Bleu et bleu N Bleu et bleu
L1 Noir L1 Noir L Noir et marron
L2 Marron L2 Marron
3.4 Assemblage
Si vous installez la table de cuisson sous une
hotte, reportez-vous aux instructions
d’installation de la hotte pour connaître la
distance minimale entre les appareils.
min.
50mm
min.
500mm
Si l'appareil est installé au-dessus d'un tiroir,
la ventilation de la table de cuisson peut
FRANÇAIS 31
