Page 6
-N+N sur conducteur Neutre
-PH avant + PH arrière sur conducteur Phase
-PE sur conducteur terre

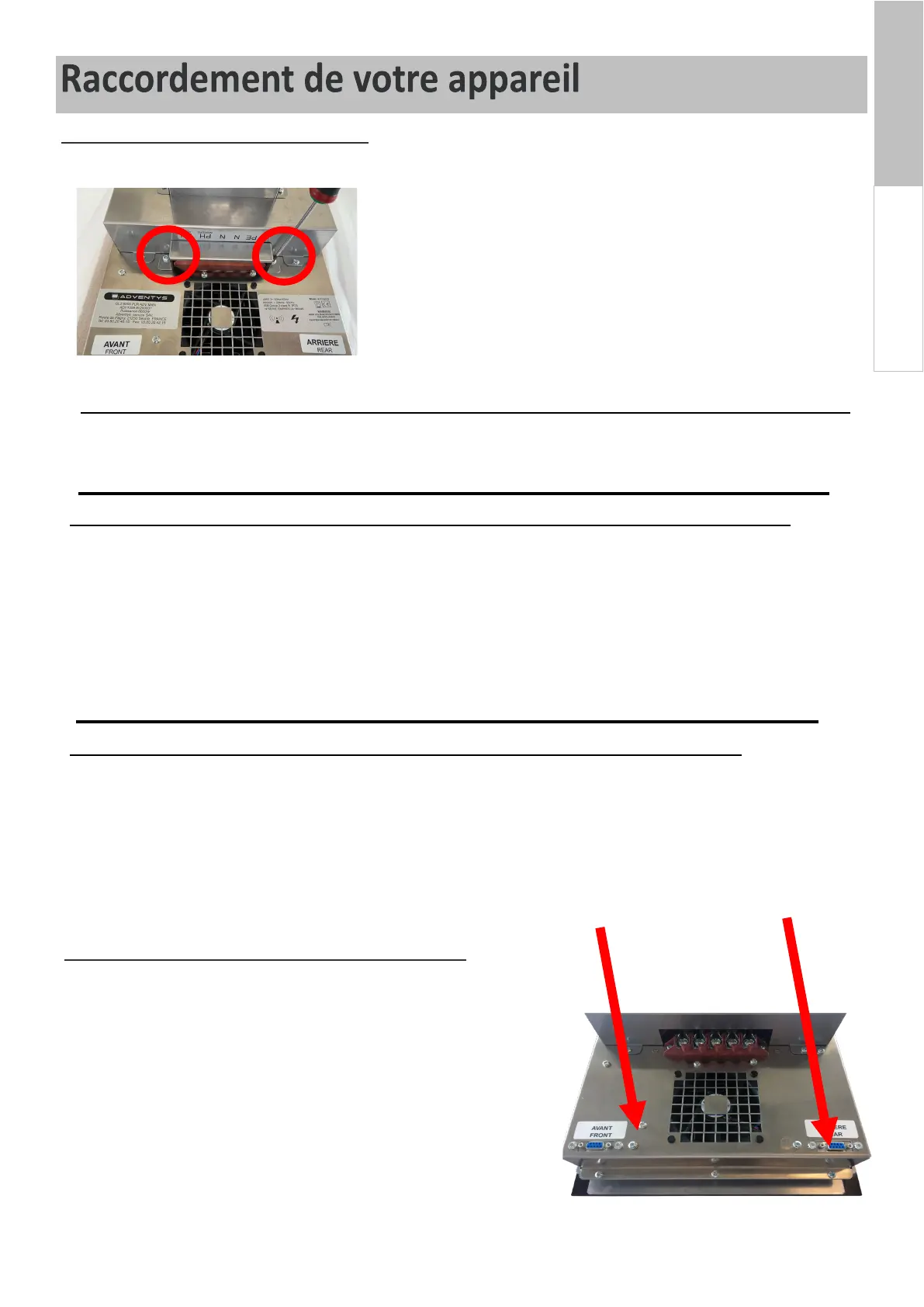

Avant tout, dévisser le cache protecteur:
(pont entre les deux conducteurs neutres)
-N sur conducteur Neutre ligne 1
-PH avant sur conducteur phase ligne 1
-PE sur conducteur terre ligne 1
Et
-N sur conducteur Neutre ligne 2
-PH arrière sur conducteur phase ligne 2
-PE sur conducteur terre ligne 2
-N + N sur conducteur Neutre
-PH avant sur conducteur phase 1 (ph1)
-PH arrière sur conducteur phase 2 (ph2=
-PE sur conducteur terre
NB: rien n’est a raccordé sur phase 3 (ph3)
Il faut connecter les 2 câbles blindés du bloc de commande res-
pecvement sur les 2 connecteurs SUBD-9,
accessibles en face avant. Le connecteur repéré FRONT corres-
pond au pilotage du foyer AVANT et celui repéré REAR corres-
pond au pilotage du foyer ARRIERE.
De manière à verrouiller, les connexions, il est impéraf de visser
les 2 vis de serrage de chaque connecteur. Également, il
est impéraf de relier le conducteurs vert jaune de mise à la
terre du bloc commande.
