33 UTC-318 User Manual
Appendix A Pin Assignments

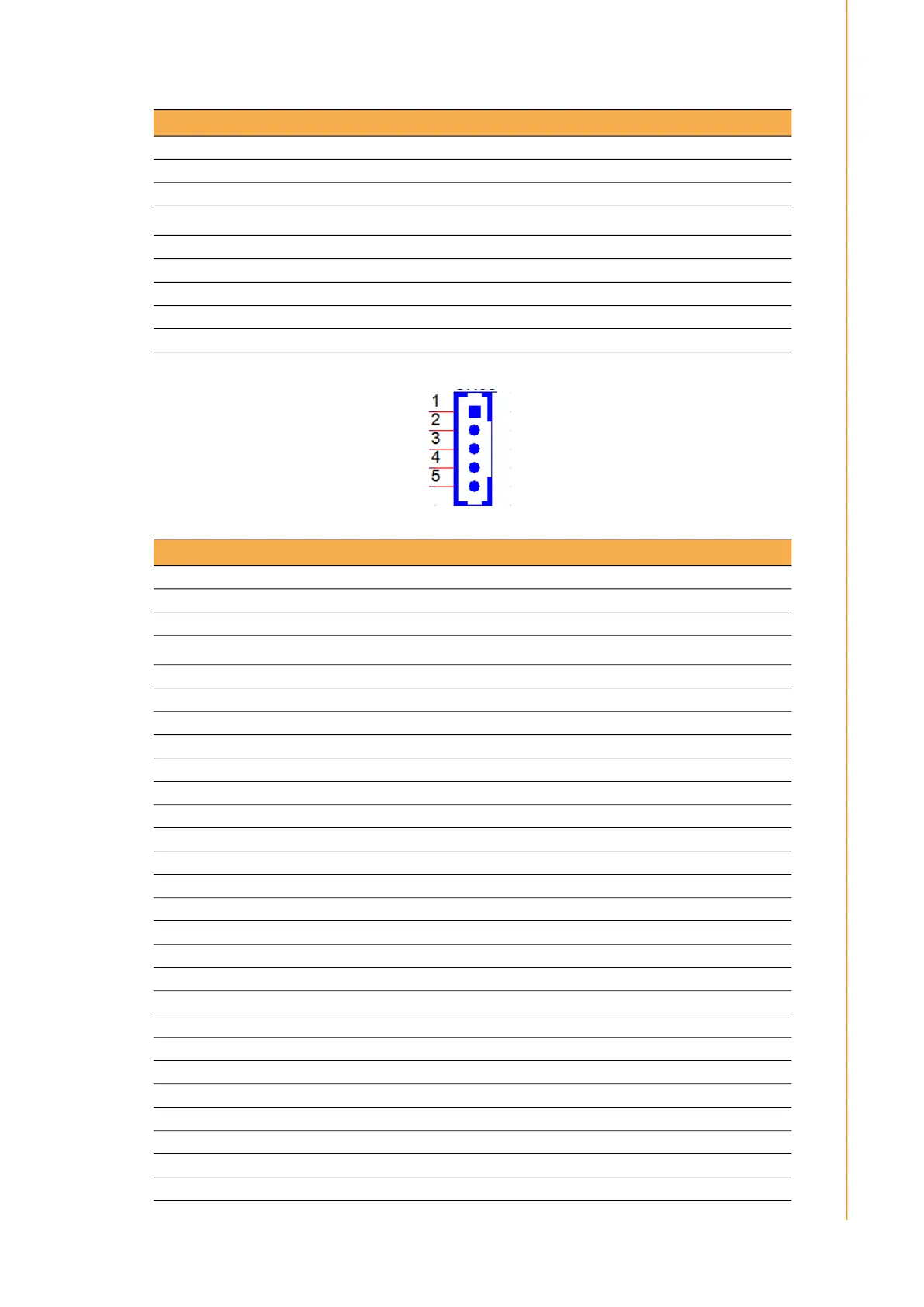

Table A.3: CN38(H),CN39(H):Internal USB
Part Number 1655305020
Footprint WHL5V-2M
Description WAFER BOX 2.0mm 5P 180D(M) DIP A2001WV2-5P
Pin Pin name
1 +5V
2 D-
3 D+
4 GND
5 GND
Table A.4: CN4(DEFG):LVDS
Part Number 1653920200
Footprint SPH20X2
Description B/B Conn. 40P 1.25mm 90D SMD DF13-40DP-1.25V(91)
Pin Pin name
1 +3.3V or +5V
2 +3.3V or +5V
3 GND
4 GND
5 +3.3V or +5V
6 +3.3V or +5V
7 LVDS0_D0-
8 LVDS1_D0-
9 LVDS0_D0+
10 LVDS1_D0+
11 GND
12 GND-
13 LVDS0_D1-
14 LVDS1_D1-
15 LVDS0_D1+
16 LVDS1_D1+
17 GND
18 GND
19 LVDS0_D2-
20 LVDS1_D2-
21 LVDS0_D2+
22 LVDS1_D2+-
23 GND
