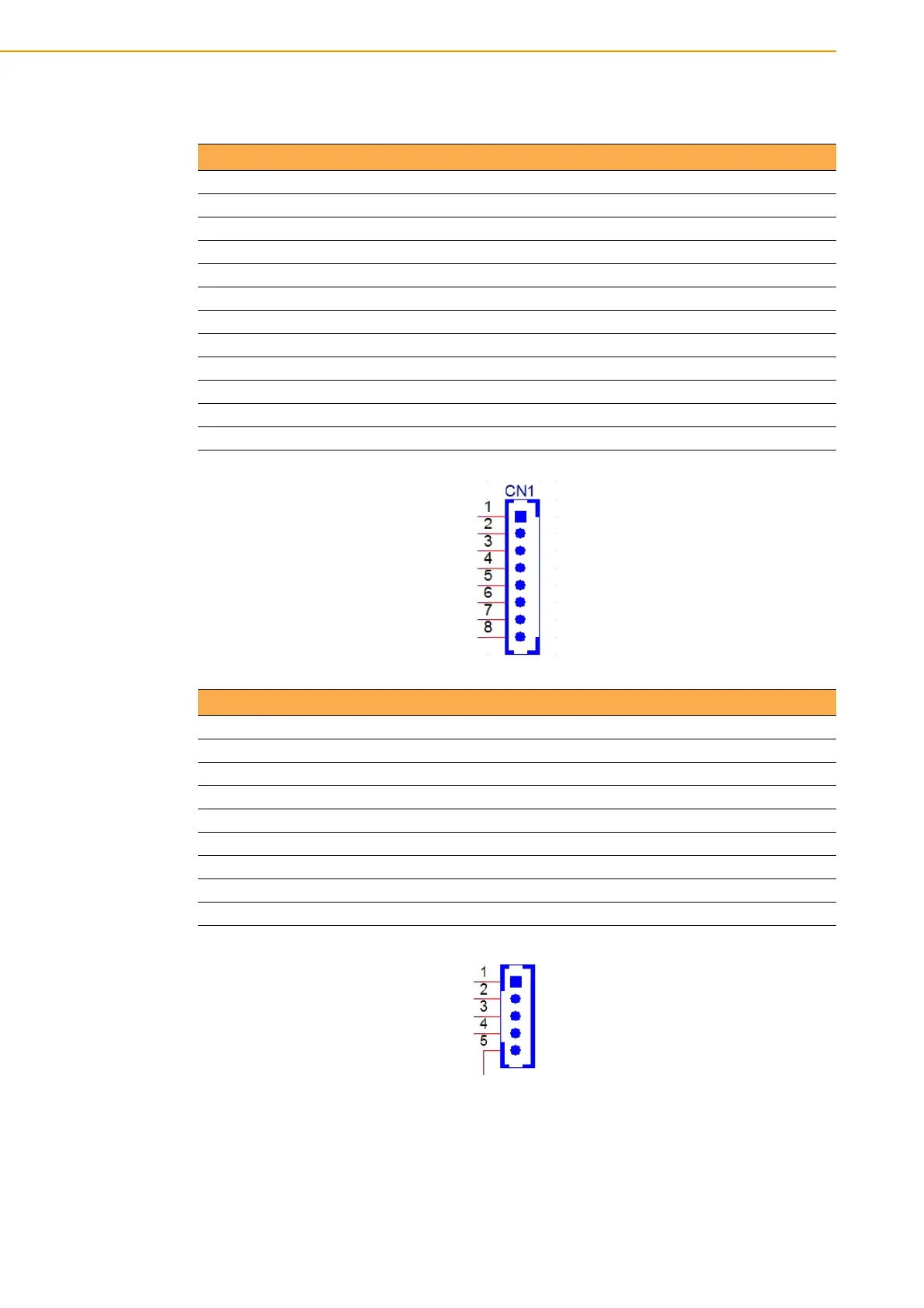

UTC-318 User Manual 28
A.1 PIN Assignments
Table A.1: CN1: Backlight
Part Number 1655004512-01
Footprint WF_8P_49_BOX_D
Description Wafer Box 8P 1.25 mm 180D(M) DIP A1251WV0-8P
Pin Pin Name
1 +12 V_INVERTER
2 +12 V_INVERTER
3GND
4GND
5 BKLT_EN
6BRIGHT1
7 +12V_INVERTER
8GND
Table A.2: CN3: Internal USB
Part Number 1655000453
Footprint WHL5V-2M-24W1140
Description Wafer Box 2.0 mm 5P 180D(M) DIP WO/Pb JIH VEI
Pin Pin Name
1+5 V
2D-
3D+
4GND
5GND
