25 UNO-430 User Manual
Chapter 2 H/W Installation

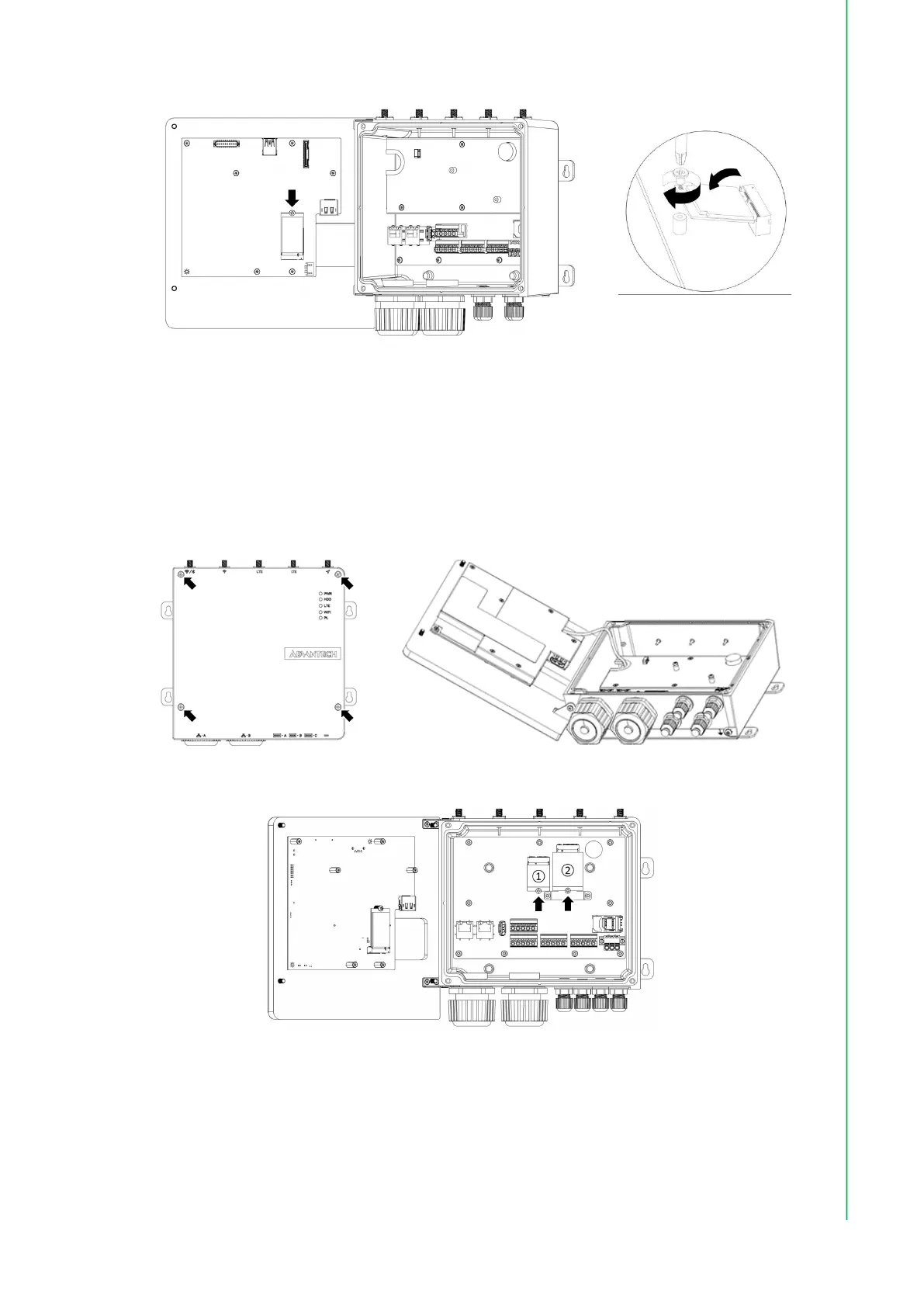

3. Install the M.2 storage and fix the screw
4. Recover the shielding case on main board and top cover and fix the screws.
2.5.3 M.2 WIFI/LTE Module Installation (Optional)
UNO-430 supports 1 M.2 (Type 3052/3042) key B for 5G/LTE module installation and
M.2 (Type 2230) key E for WIFI/Bluetooth module installation. The following steps
demonstrate how to install M.2 WIFI/LTE/Bluetooth modules.
1. Remove 4 screws from top cover of UNO-430 then you can open it.
2. Remove 5 screws from shielding case on I/O board.
