23 UNO-430 User Manual
Chapter 2 H/W Installation

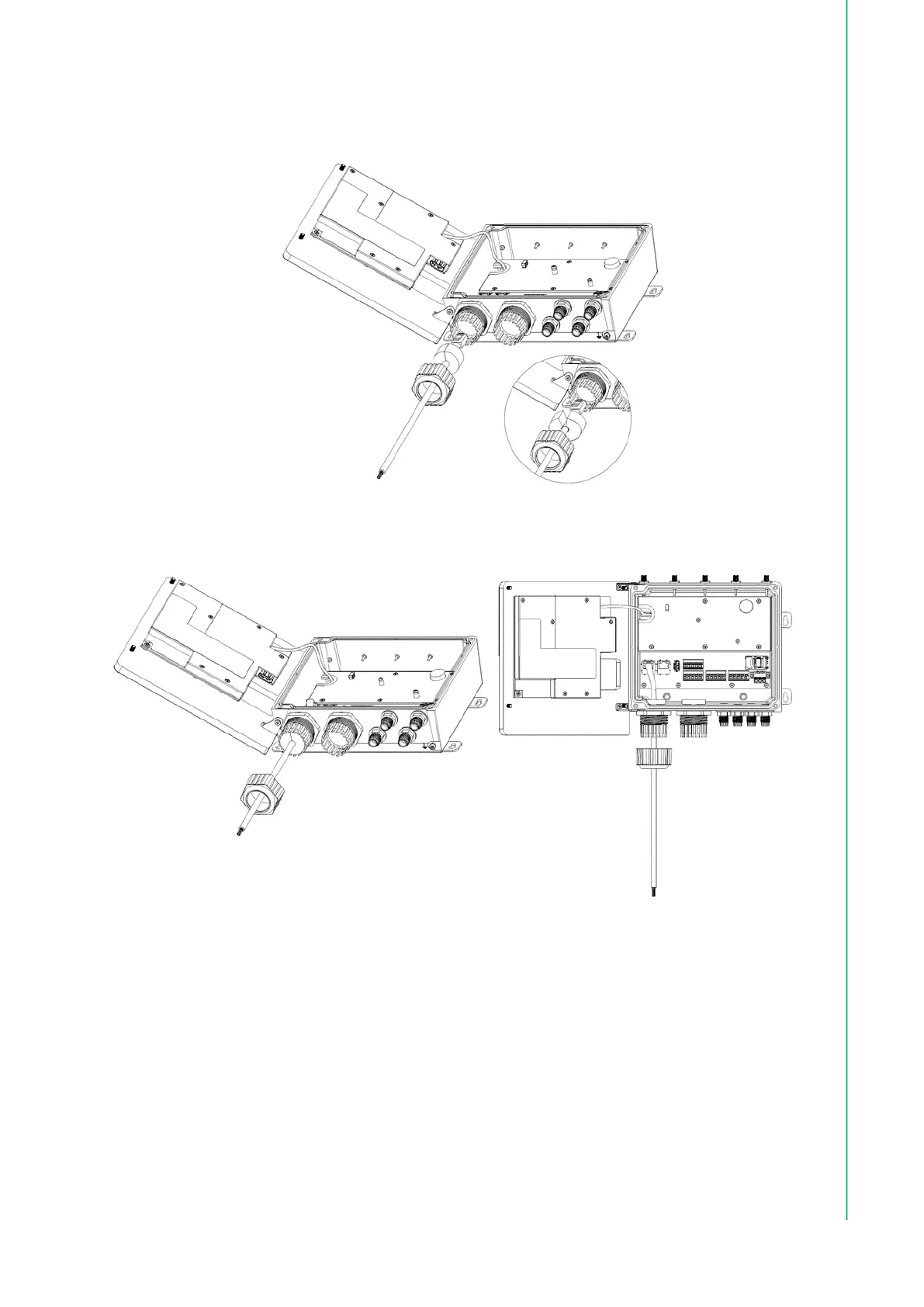

3. Pass the LAN cable through the hexagonal outer cable gland and then go
through rubber seal. Last, connect LAN cable to I/O board through UNO-430
bottom hole.
4. Push rubber seal into UNO-430 bottom hole and use wrench to tighten hexago-
nal outer cable gland with defined torque value.
Note:
1. M32 cable glands (Advantech P/N: 1655006057-01) defined torque value is
18~20 kgf.cm
2. M12 cable glands (Advantech P/N: 1655006056-01) defined torque value is 3~5
kgf.cm
