21 UNO-430 User Manual
Chapter 2 H/W Installation
2.3.2.2 DisplayPort Connector
UNO-430 provides a high resolution DisplayPort, It supports display resolution of up
to 4096x2160@60Hz.

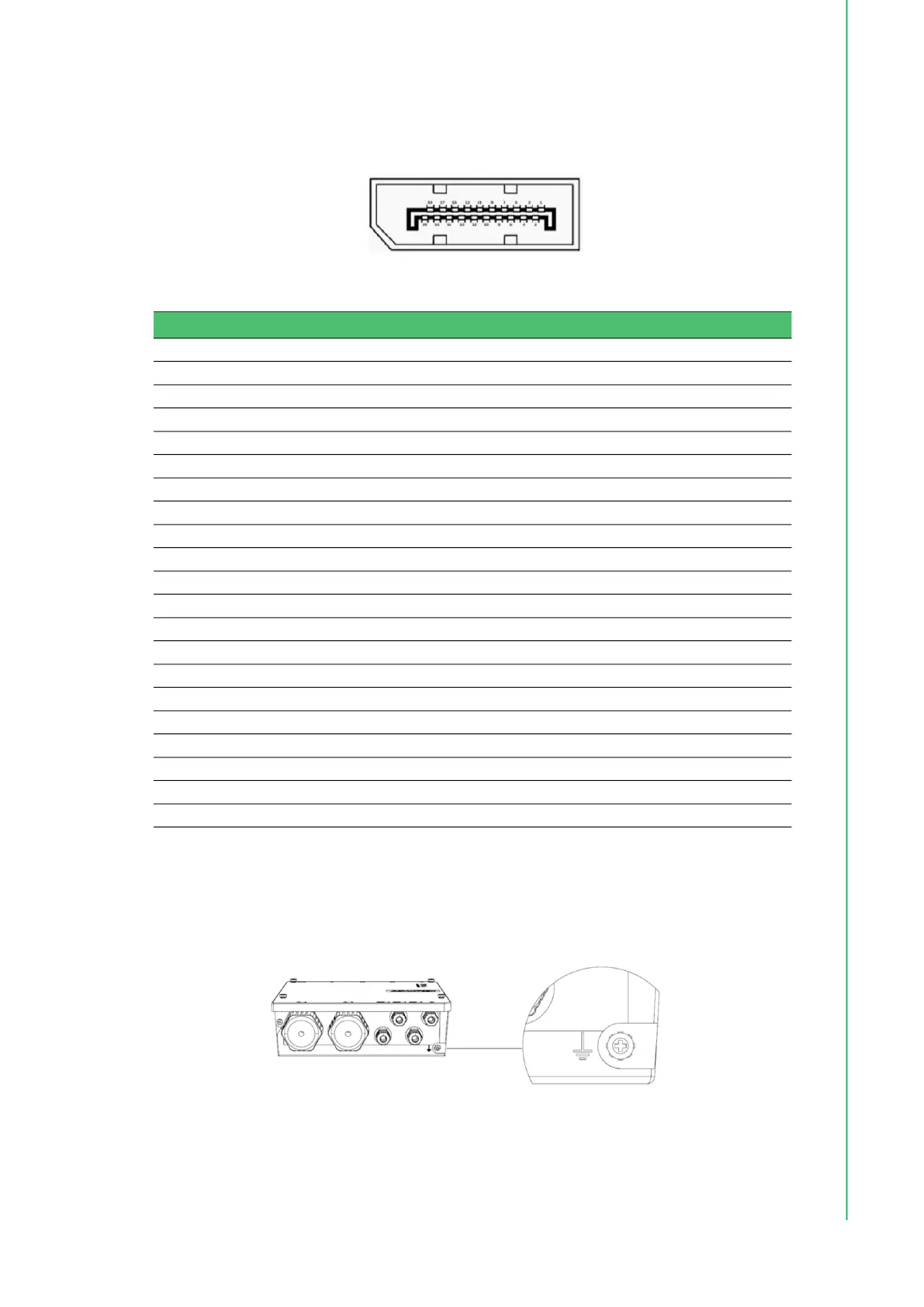

Figure 2.15 DisplayPort Connector
2.4 Chassis Grounding
The UNO-430 provides good EMI protection and a stable grounding base. There is
an easy-to-connect chassis grounding point (M4 screw) to use.
Suggest to Use the Earth-Ground cable (16 AWG) to connect the chassis ground
with the Earth ground.
Table 2.11: DisplayPort Adaptor Cable Pin Assignments
Pin Signal Name
1 ML_Lane 0 (p)
2 GND
3 ML_Lane 0 (n)
4 ML_Lane 1 (p)
5 GND
6 ML_Lane 1 (n)
7 ML_Lane 2 (p)
8 GND
9 ML_Lane2 (2)
10 ML_Lane 3 (p)
11 GND
12 ML_Lane 3 (n)
13 CONFIG1
14 CONFIG2
15 AUX CH (p)
16 GND
17 AUX CH (n)
18 Hot Plug
19 Return
20 DP_PWR
