UNO-247 User Manual 10
2.3 Connector
2.3.1 External I/O Connectors

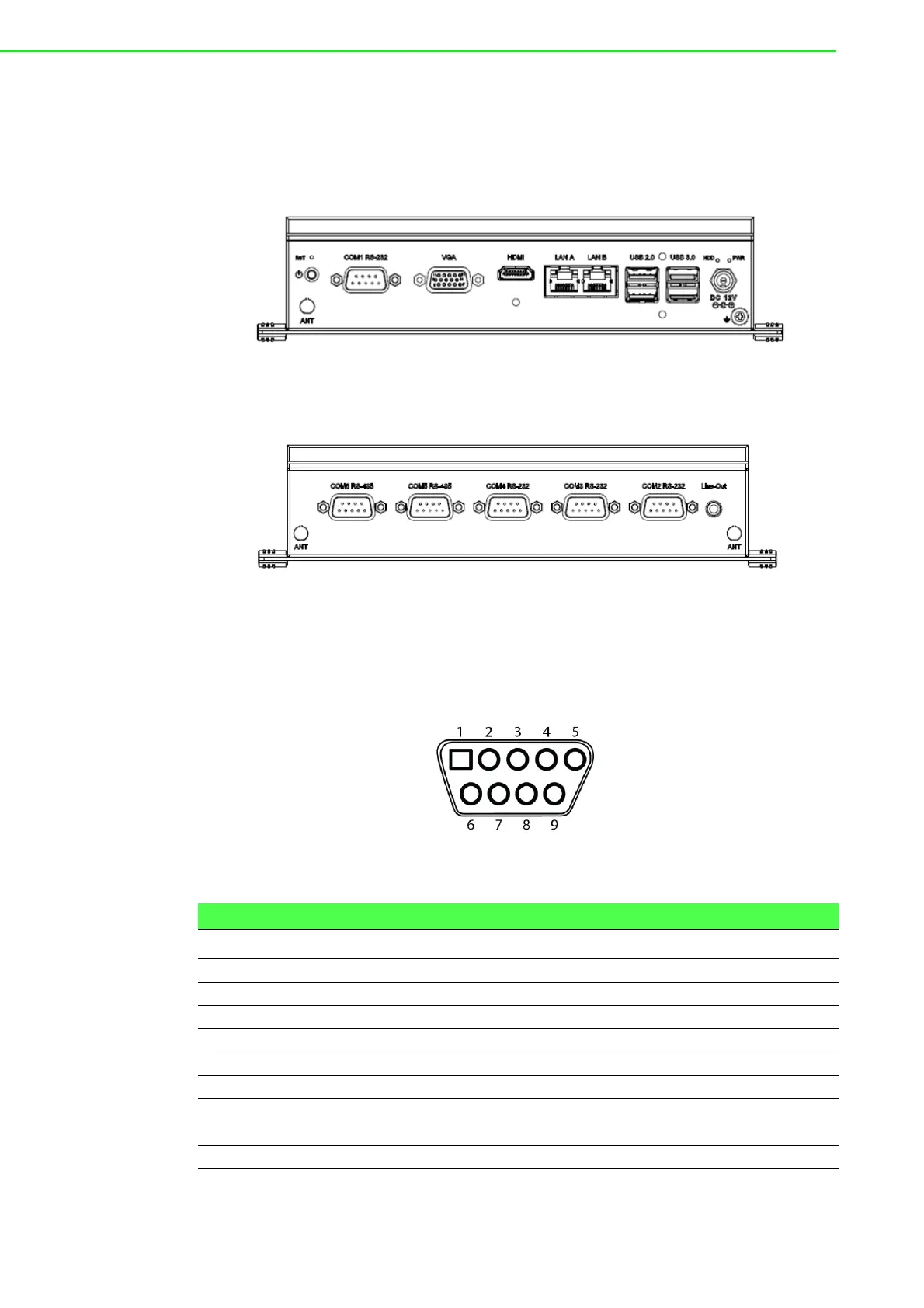

Figure 2.2 UNO-247 Front View
Figure 2.3 UNO-247 Rear View
2.3.1.1 COM connectors
UNO-247 provides six 9-pin D-sub connectors, four of which offer RS-232 and the
other two offer RS-485 serial communication interface ports.
Figure 2.4 COM Connector
Table 2.3: COM1~6 Connector Pin Assignments
Pin RS-232 RS-485
1DCD D-
2RX D+
3TX -
4DTR -
5GND GND
6DSR -
7RTS -
8CTS -
9RI -
