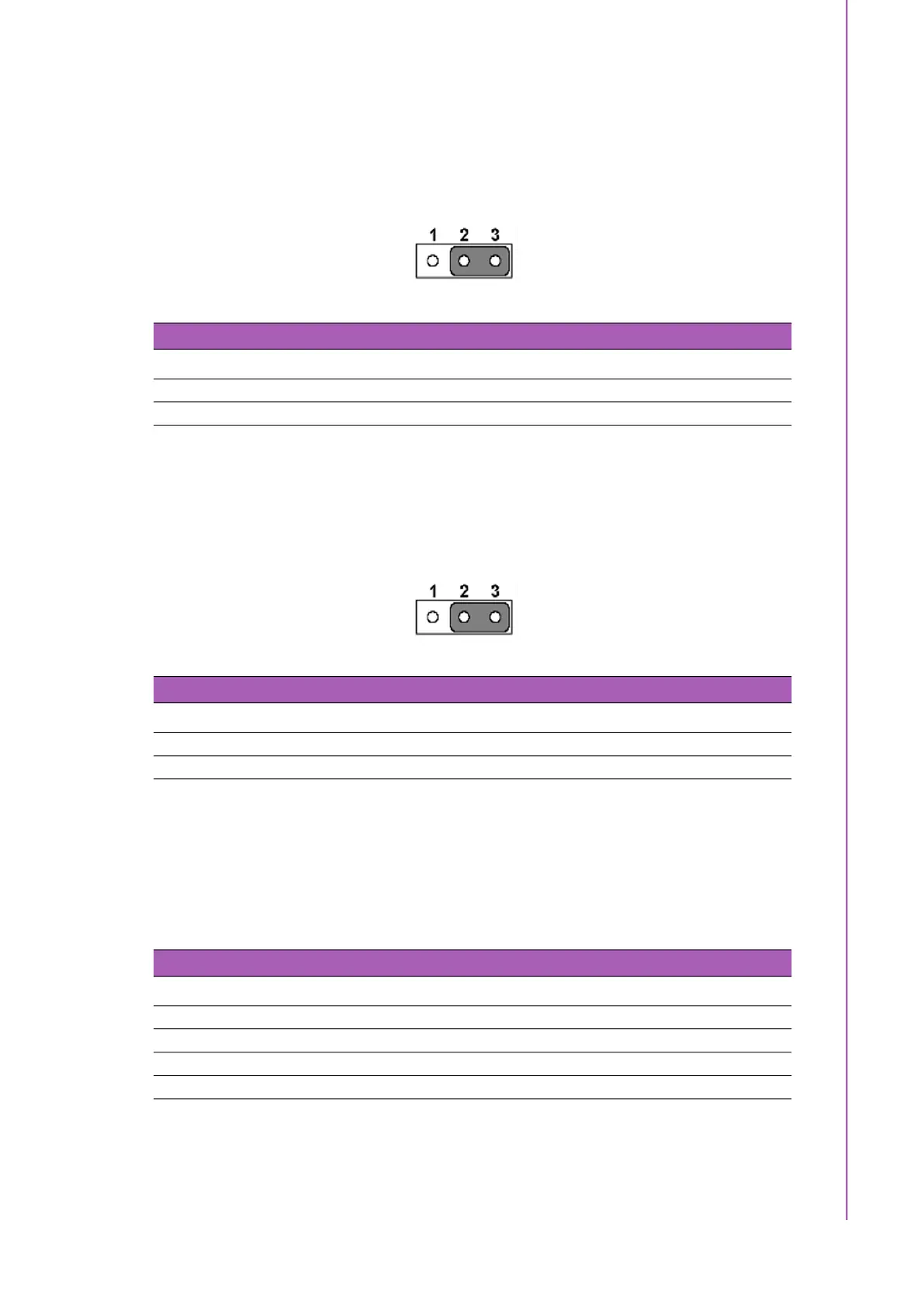

15 TS-207 User Manual
Chapter 3 Jumper and Switch Settings
3.2 Jumper Settings
3.2.1 Main Board
3.2.1.1 Clear CMOS (CMOS1)
3.2.2 Power Board
3.2.2.1 Power Input Mode (J1)
TS-207 provides two power input modes. One is V for in-vehicle and P is for power
adapter.
3.3 Connector Settings
3.3.1 Main Board
3.3.1.1 SATA Connector (SATA1)
Table 3.1: Clear CMOS (CMOS1)
Setting Function
1-2 Normal (default)
2-3 Clear CMOS
Table 3.2: Power Input Mode
Setting Function
1-2 V mode (In-vehicle mode, default)
2-3 P mode (power adapter)
Table 3.3: SATA Connector
Pin Signal Name Pin Signal Name
1 GND 2 SATA0_TX+
3 SATA0_TX- 4 GND
5 SATA0_RX- 6 SATA0_RX
7 GND
