TREK-570/303 User Manual

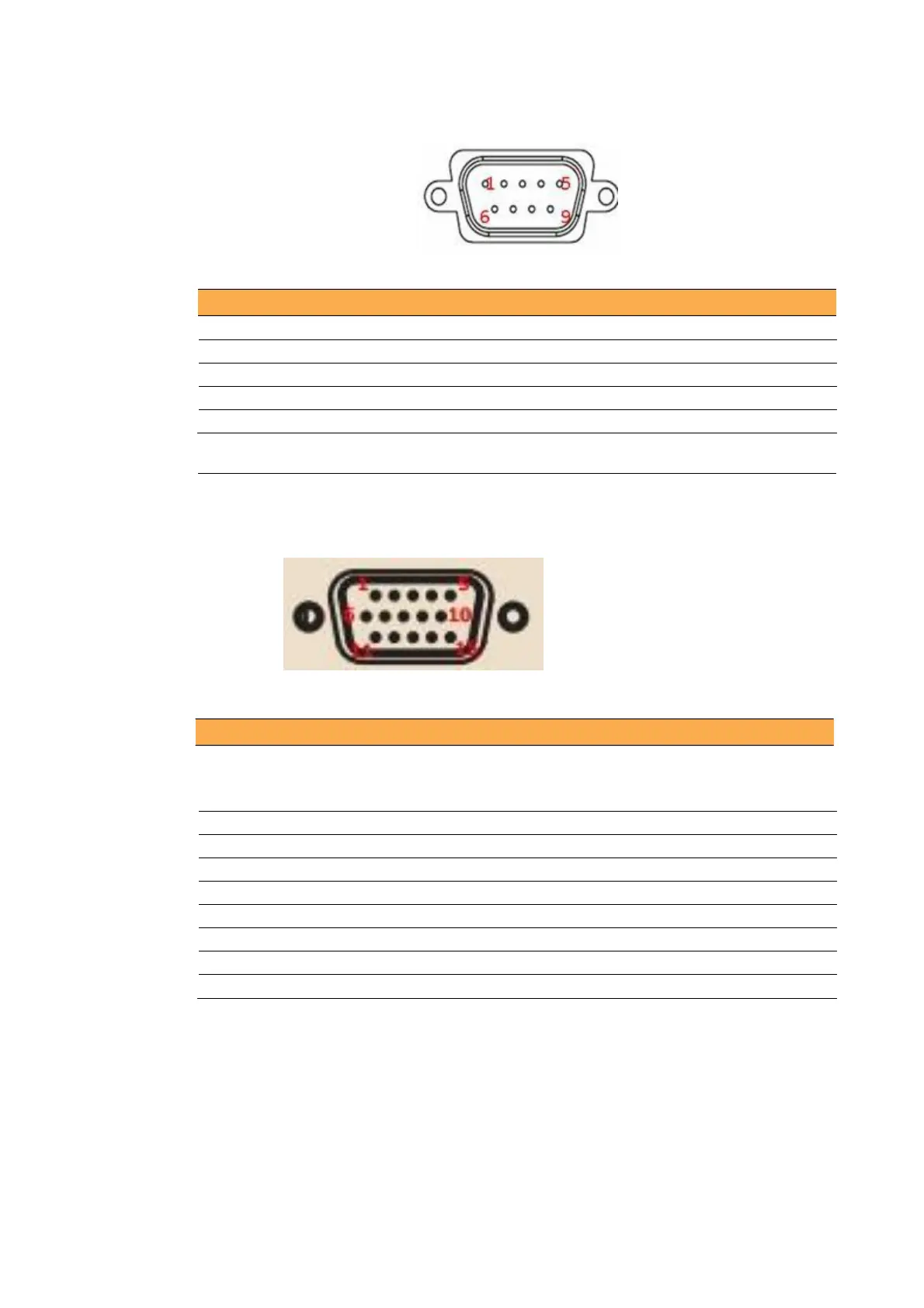

Table 5.3: RS232 Connector(COM3)
Table 5.4: VIO Connector
5.5
RS-232 Connector (COM3)
Pin
Signal Depiction
Pin
Signal Depiction
1
RS-232 DCD
2
RS-232 RXD
3
RS-232 TXD
4
RS-232 DTR
5
RS-232 Ground
6
RS-232 DSR
7
RS-232 RTS
8
RS-232 CTS
9
RS-232 RI / +5 V (max. 500 ( this pin9 =jumper CN11, can adjust voltage)
mA) /+V12 (max. 500 mA)
5.6
Vehicle I/O
Pin
Signal Depiction
Pin
Signal Depiction
1
CAN2_L
2
CAN2_H
3
CAN1_GND
4
J1708_N
5
J1708_P
6
NC
7
CAN2_GND
8
CAN1_L
9
CAN1_H
10
J1708_GND
11
RS-485_DP
12
NC
13
RS-485_DN
14
NC
15
NC
Under Windows: CAN : COM7, RS485 : COM5
