34
TPC-310W 使用手冊
A.1 跳線和連接器位置
A.1.1 主板布局

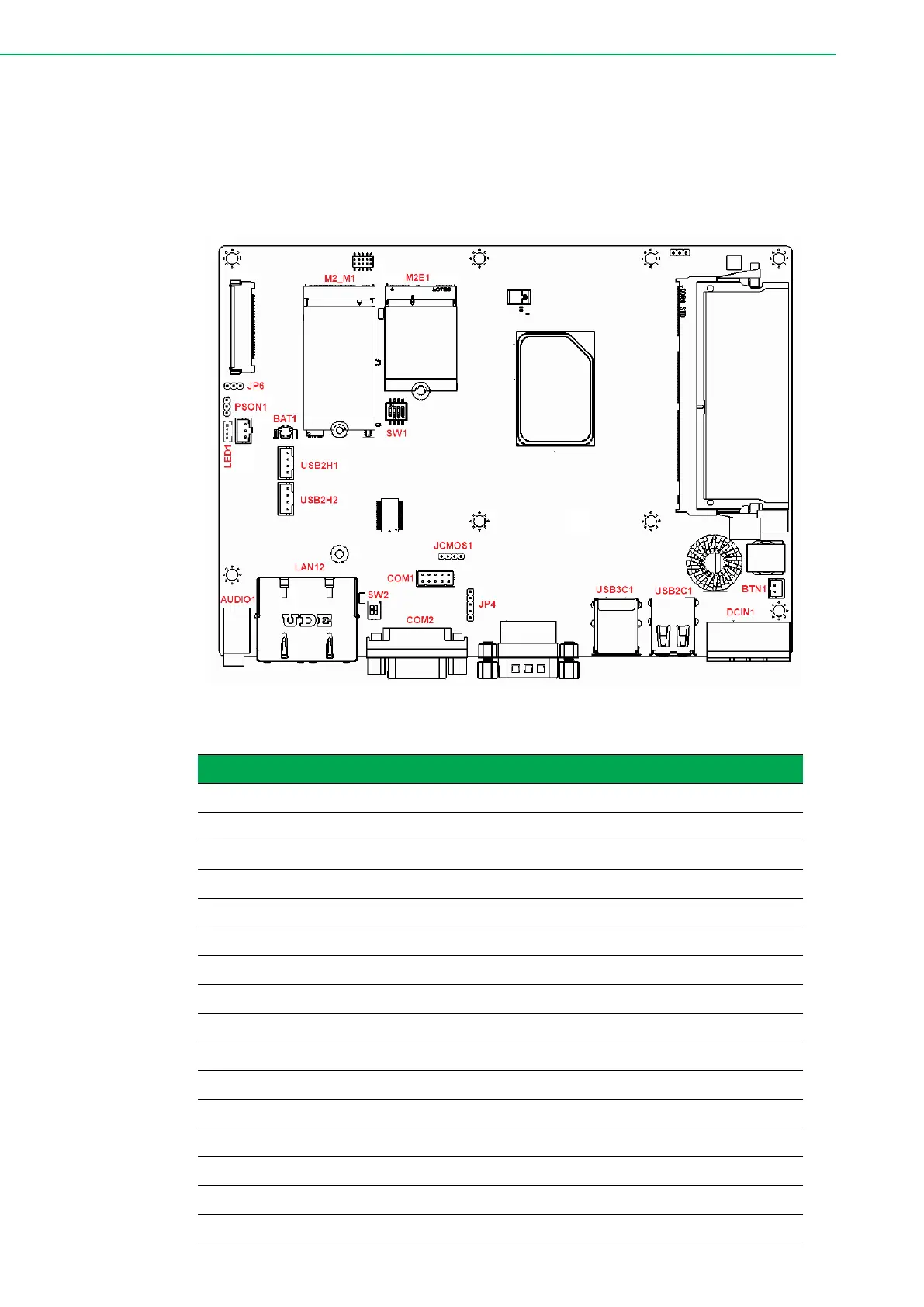

圖表 A.1 主板布局 – 前視圖
表格 A.1: 連接器和跳線
標籤
功能
JCMOS1
Clear CMOS 跳線
SW1
LCD 解析度選擇之跳線
SW2
COM2 訊號選擇之跳線
JP4
COM1 pin9 電源選擇之跳線
JP6
LCD 電源選擇之跳線
BTN1
電源按鈕連接器
USB2H1
內部 USB 連接器 1
USB2H2
內部 USB 連接器 2
LED1
LED 指示燈連接器
BAT1
RTC 電池連接器
COM1
COM1 RS-232 連接器
COM2
COM2 RS-232/422/485 連接器
USB3C1
USB 3.0 連接器
USB2C1
USB 2.0 連接器
DCIN1
電源輸入器
