16
TPC-307W User Manual

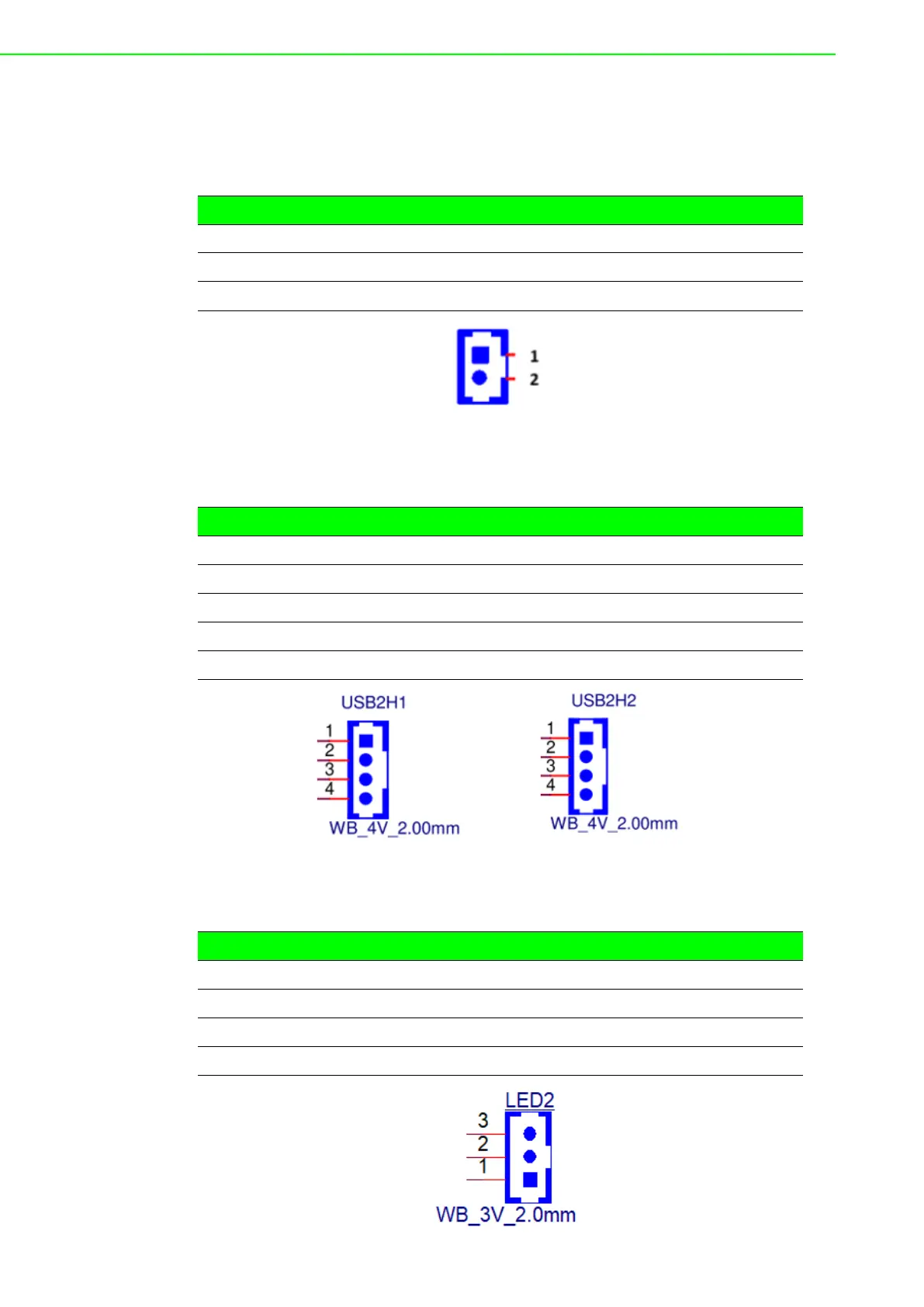

A.3 Connector Pin Definition
A.3.1 Power Button Connector (BTN1)
Table A.4:Power Button Connector (BTN1)
Pin
Signal
1
ATX_PWRBTN#
2
GND
A.3.2 Internal USB Connector (USB2H1 & USB2H2)
Table A.5: Internal USB Connector (USB2H1 & USB2H2)
Pin
Signal
1
+V5
2
D-
3
D+
4
GND
A.3.3 LED Indicator Connector (LED2)
Table A.6: LED Indicator Connector (LED2)
Pin
Signal
1
Orange light
2
GND
3
Blue light
