14
TPC-307W User Manual
A.1 Jumper and Connector Location
A.1.1 Board Layout

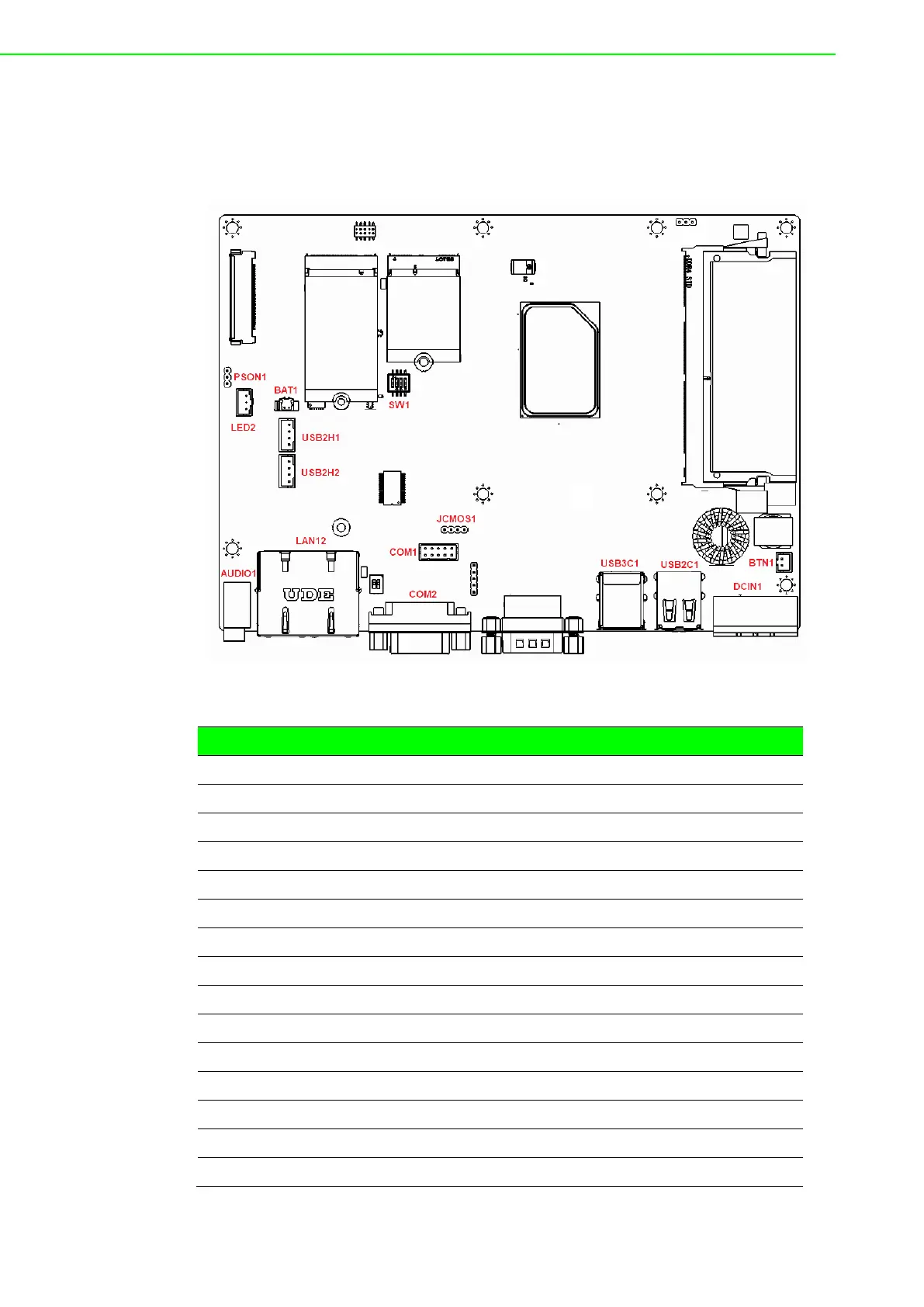

Figure A.1 Board Layout - Top View
Table A.1: Connector and Jumpers
Label
Function
JCMOS1
Clear CMOS jumper
SW1
LCD resolution select jumper
BTN1
Power button connector
USB2H1
Internal USB connector 1
USB2H2
Internal USB connector 2
LED2
LED indicator connector
BAT1
RTC battery connector
COM1
COM1 RS-232 connector
COM2
COM2 RS-232/422/485 connector
USB3C1
USB 3.0 connector
USB2C1
USB 2.0 connector
DCIN1
Power input connector
LAN12
LAN RJ45 connectors
AUDIO1
Audio connector
