23 TPC-100W Series User Manual
Appendix A Pin Assignments
A.2 COM Port

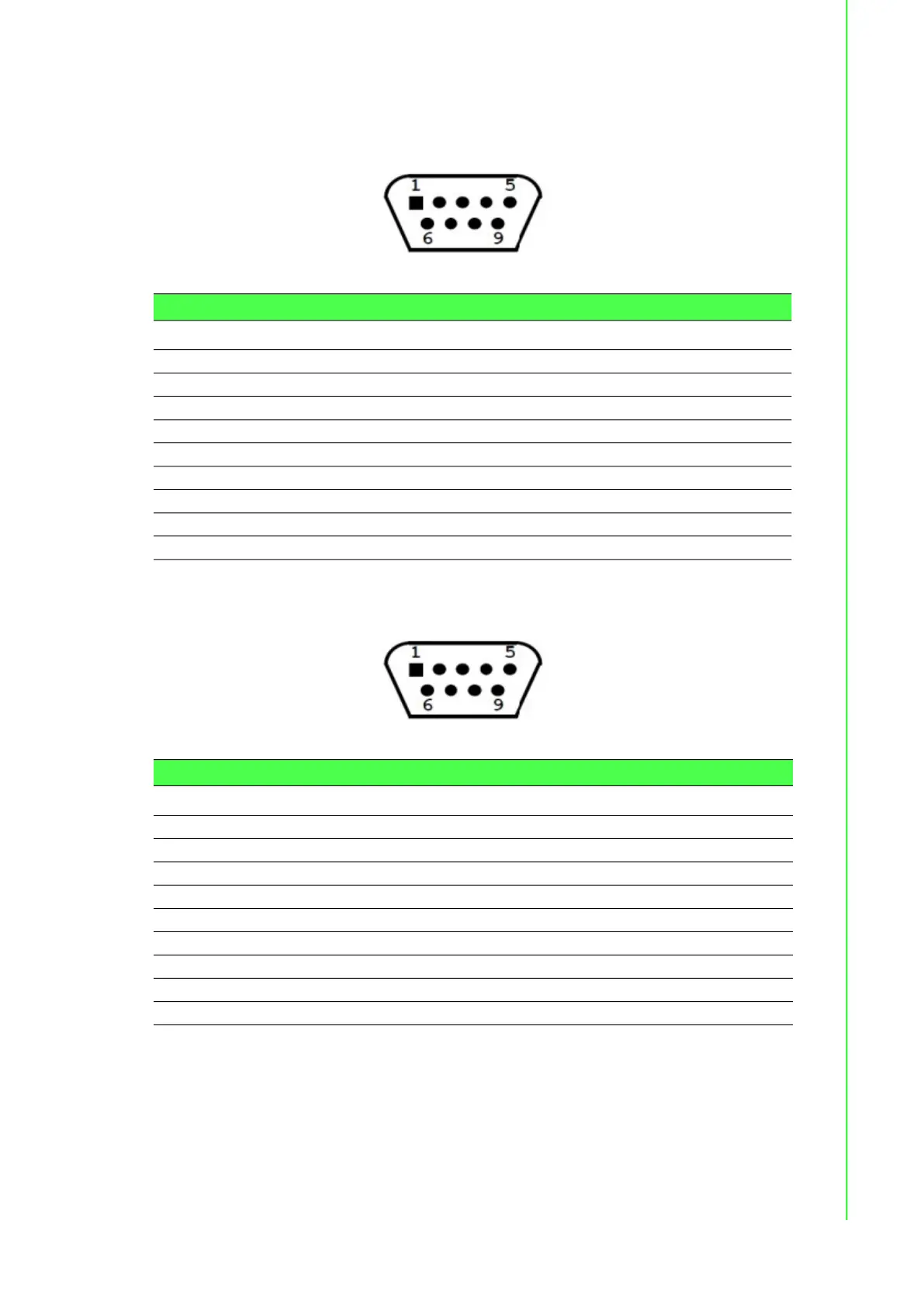

9-Pin Com Port Connector (COM1)
9-Pin Com Port Connector (COM2/CAN)
Table A.2: 9-Pin Com Port Connector (COM1)
Pin RS232 RS422 RS485
1 - D-
2 RX RX- D+
3 TX TX+ -
4 - - -
5 GND GND GND
6 - RX+ -
7 RTS TX- -
8 CTS - -
9 - - -
Table A.3: 9-Pin Com Port Connector (COM2/CAN)
Pin RS485 CAN
1 D- -
2 D+ -
3 - -
4 - L
5 GND -
6 - -
7 - -
8 - GND (isolation)
9 - H
