21 SOM-DH5000 User Manual
Chapter 3 Connectors and Jumper Settings

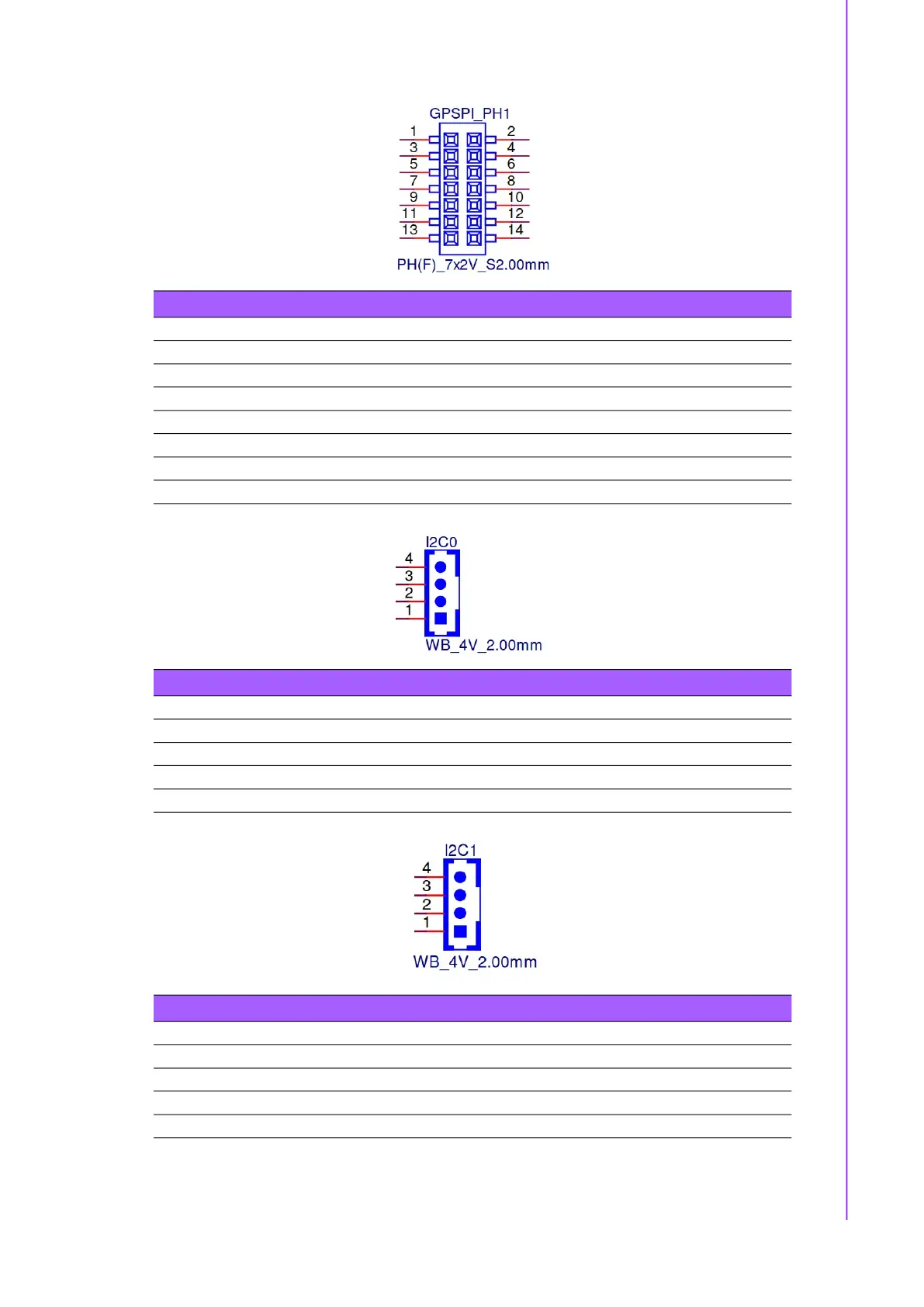

Table 3.13: GPSPI_PH1 GP SPI Pin Header
Pin Signal Pin Signal
1 GPSPI_CLK 2 GPSPI_MISO
3 PLTRST# 4 GPSPI_MOSI
5 GPSPI_CS0# 6 +V3.3
7 Test Point 8 GND
9 Test Point 10 +V1.8_DUAL
11 GPSPI_ALERT# 12 PLTRST#
13 +V5_DUAL 14 +V5
Table 3.14: I2C0 COM-HPC I2C Port 0 Wafer Box (3.3V)
Pin Signal
1 GND
2 I2C0_DAT
3 I2C0_CLK
3 +V3.3_DUAL
Table 3.15: I2C1 COM-HPC I2C Port 1 Wafer Box (1.8V)
Pin Signal
1 GND
2 I2C1_DAT
3 I2C1_CLK
4 +V1.8_DUAL
