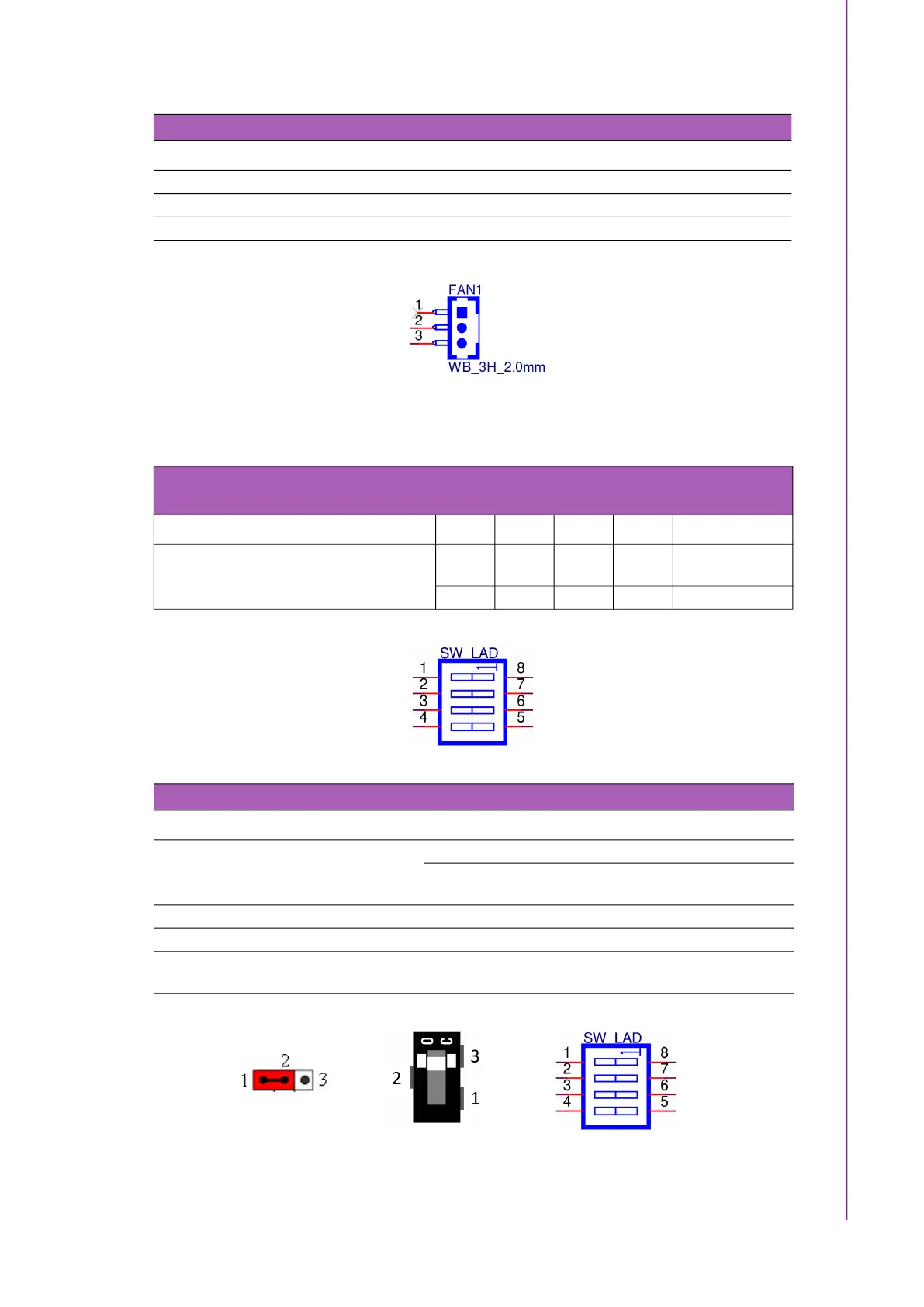

31 SOM-DB5920 User Manual
Chapter 3 Connectors and Jumper Settings
3.5.3 Switch Setting
Table 3.40: FAN1 Fan Connector
Pin Signal
1 NC
2 +VIN_OCP(12V)
3 GND
Table 3.41: SW_LPC_TPM1 & SW_LPC_TPM2 TPM Enable/Disable
Switch
Dip Switch 1-8 2-7 3-6 4-5 Function
SW_LPC_TPM1 ~ SW_LPC_TPM2
ON ON ON ON
TPM Enable
[Default]
OFF OFF OFF OFF TPM Disable
Table 3.42: SW1-SW10, SW_LAD,J120, eSPI or LPC Interface SEL (A2)
Pin Function
Description LPC Interface [Default]
eSPI Interface
eSPI_CS0# to ESPI_PHe
SPI_CS1# to BMC
eSPI_CS0# to BMC
eSPI_CS1# to ESPI_PH
1-2 J120 SW1-SW10 SW1-SW7
2-3 SW1-SW10 J120 J120,SW8,SW9,SW10
Other
SW_LAD(ON,ON,ON,O
N)
SW_LAD(OFF,OFF,OFF,O
FF)
