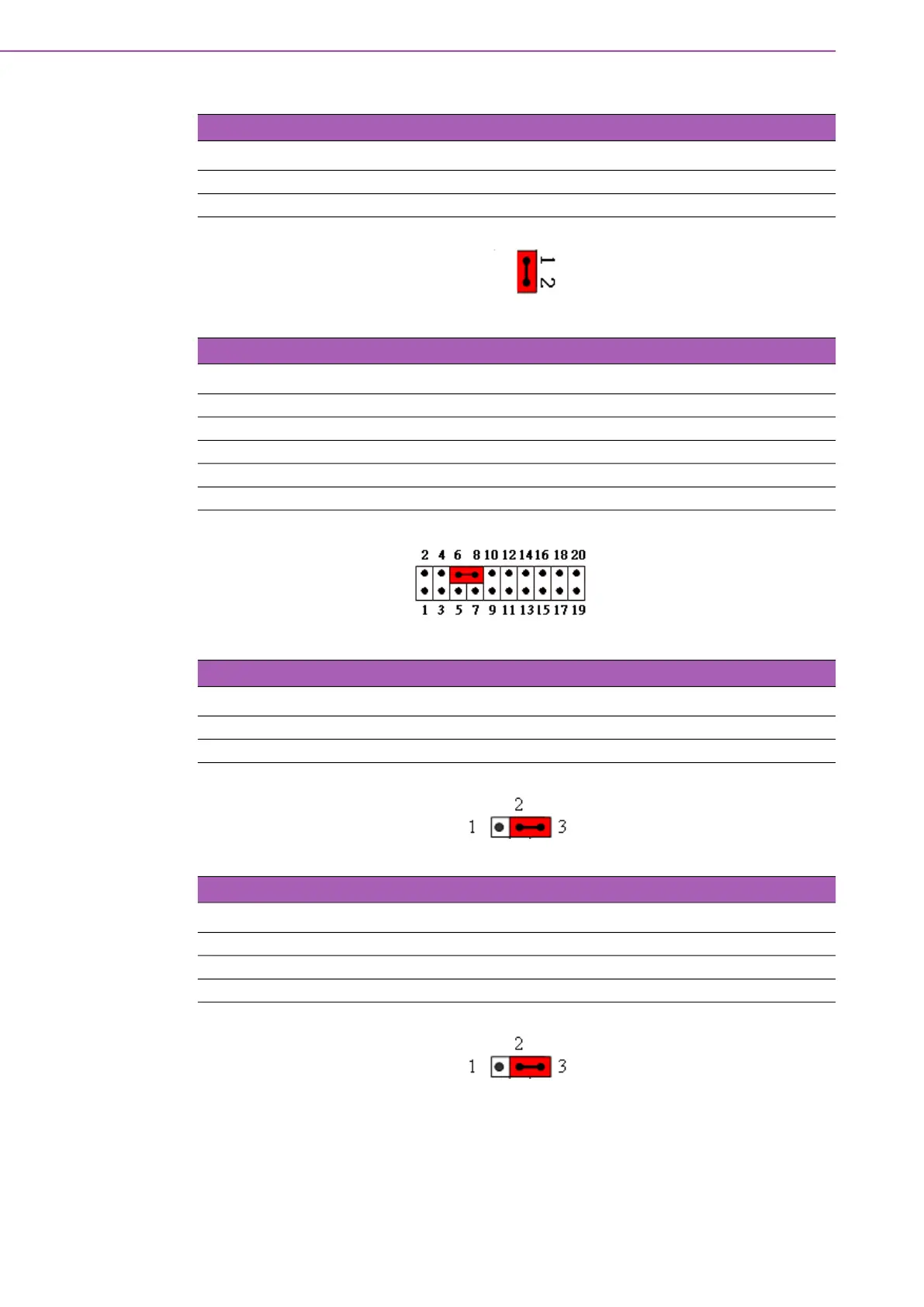

SOM-DB5920 User Manual 26
Table 3.18: J15, Carrier Board SPI Power Supply
Pin Function
1-2 Carrier Board SPI power supply [Default]
1-X Carrier Board SPI no power
Table 3.19: J16 Front Panel Connector
Pin Function
3-5 Power LED (Pin1 is positive)
6-8 Buzzer Enable
12-14 HDD LED (Pin14 is positive)
11-13 Power Button
18-20 Reset Button
Table 3.20: J18 Normal Operation / Clear COMS Selection
Pin Function
1-2 Clear CMOS
2-3 Normal Operation [Default]
Table 3.21: CB_PWROK Power ok signal Pull Down/Floating Selection
Pin Function
1-2 POWROK Signal Pull Down
2-3 POWROK Signal connect to Module [Default]
2-X POWROK Signal Floating
