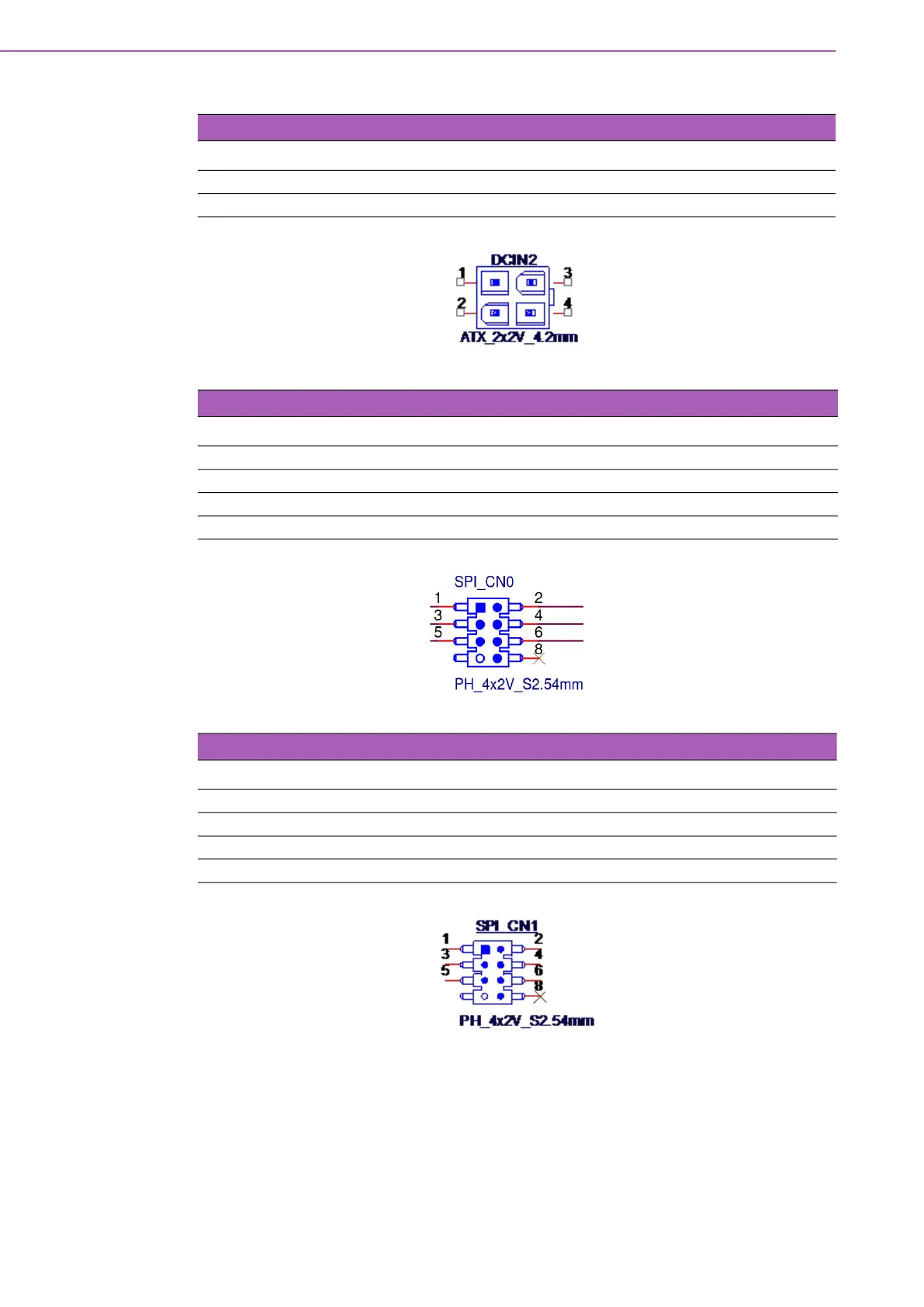

SOM-DB5920 User Manual 22
Table 3.9: DCIN2 Wide Range DC Input Connector 2
Pin Signal Pin Signal
1 GND 3 +VDC
2 GND 4 +VDC
Table 3.10: SPI_CN0 SPI BIOS Pin Header
Pin Signal Pin Signal
1 +V3.3M_SPI_J 2 GND
3 Q_SPI_CB_CS# 4 Q_SPI_CB_CLK
5 Q_SPI_CB_MISO 6 Q_SPI_CB_MOSI
7 8 NC
Table 3.11: SPI_CN1 SPI BIOS Pin Header
Pin Signal Pin Signal
1 +V3.3M_SPI_J 2 GND
3 Q_SPI_CB_CS# 4 Q_SPI_CB_CLK
5 Q_SPI_CB_MISO 6 Q_SPI_CB_MOSI
X 8 NC
