19 SOM-DB5920 User Manual
Chapter 3 Connectors and Jumper Settings
3.2 SOM-DB5920 A1/A2 Connector Pin Definition

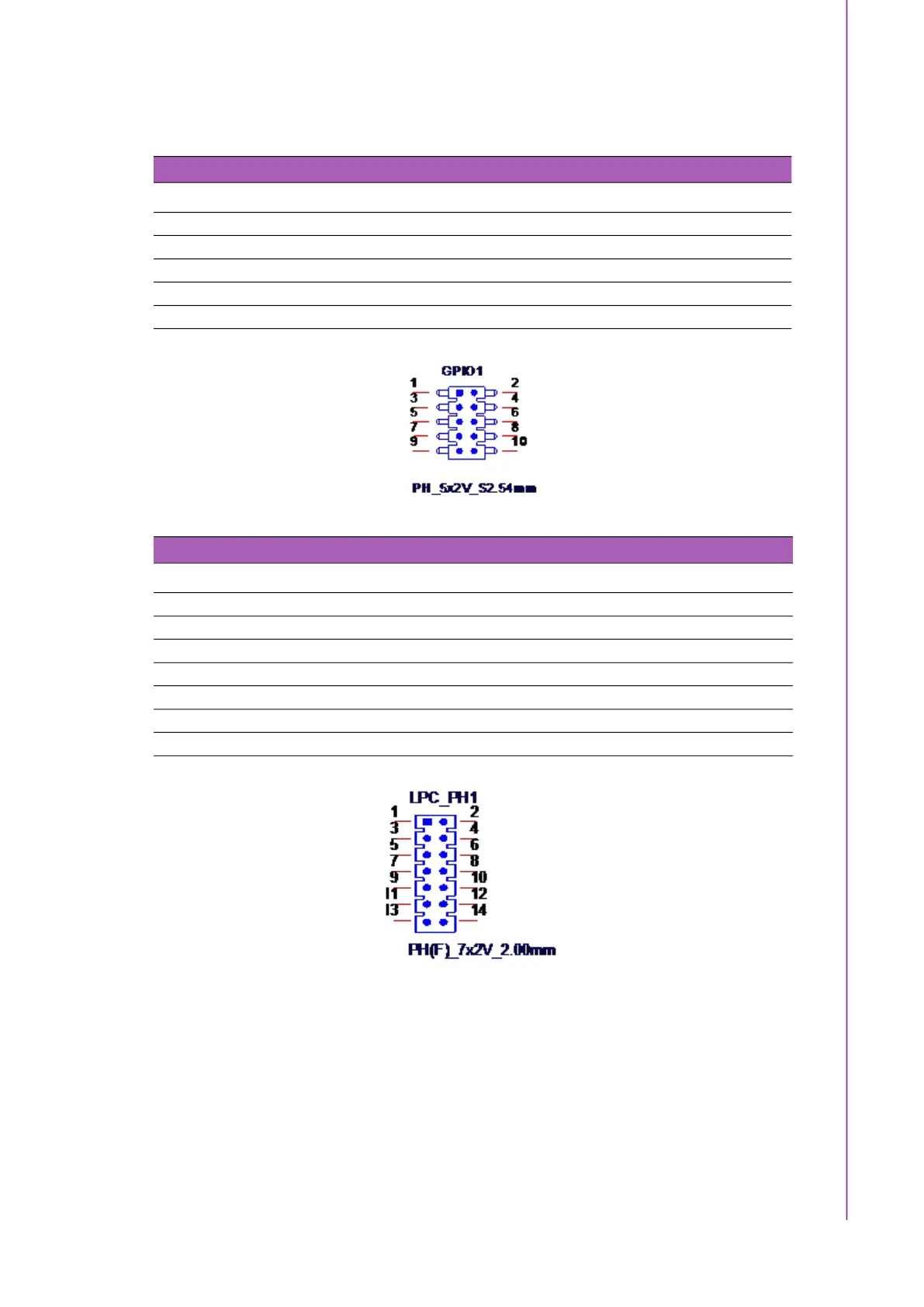

Table 3.1: GPIO1 GPIO Pin Header
Pin Signal Pin Signal
1 GPI0 2 GPO0
3 GPI1 4 GPO1
5 GPI2 6 GPO2
7 GPI3 8 GPO3
9 GND 10 GND
Table 3.2: LPC_PH1 Low Pin Count Pin Header
Pin Signal Pin Signal
1 CLK33M_PH 2 LPC_AD1
3 PLTRST# 4 LPC_AD0
5 LPC_FRAME# 6 +V3.3
7 LPC_AD3 8 GND
9 LPC_AD2 10 Pull-up via 10K ohm to +V3.3
11 SERIRQ 12 PLTRST#
13 +V5_DUAL 14 +V5
