21 SOM-DB5800 A2 User Manual
Chapter 1 General Information
1.3 SOM-EA20

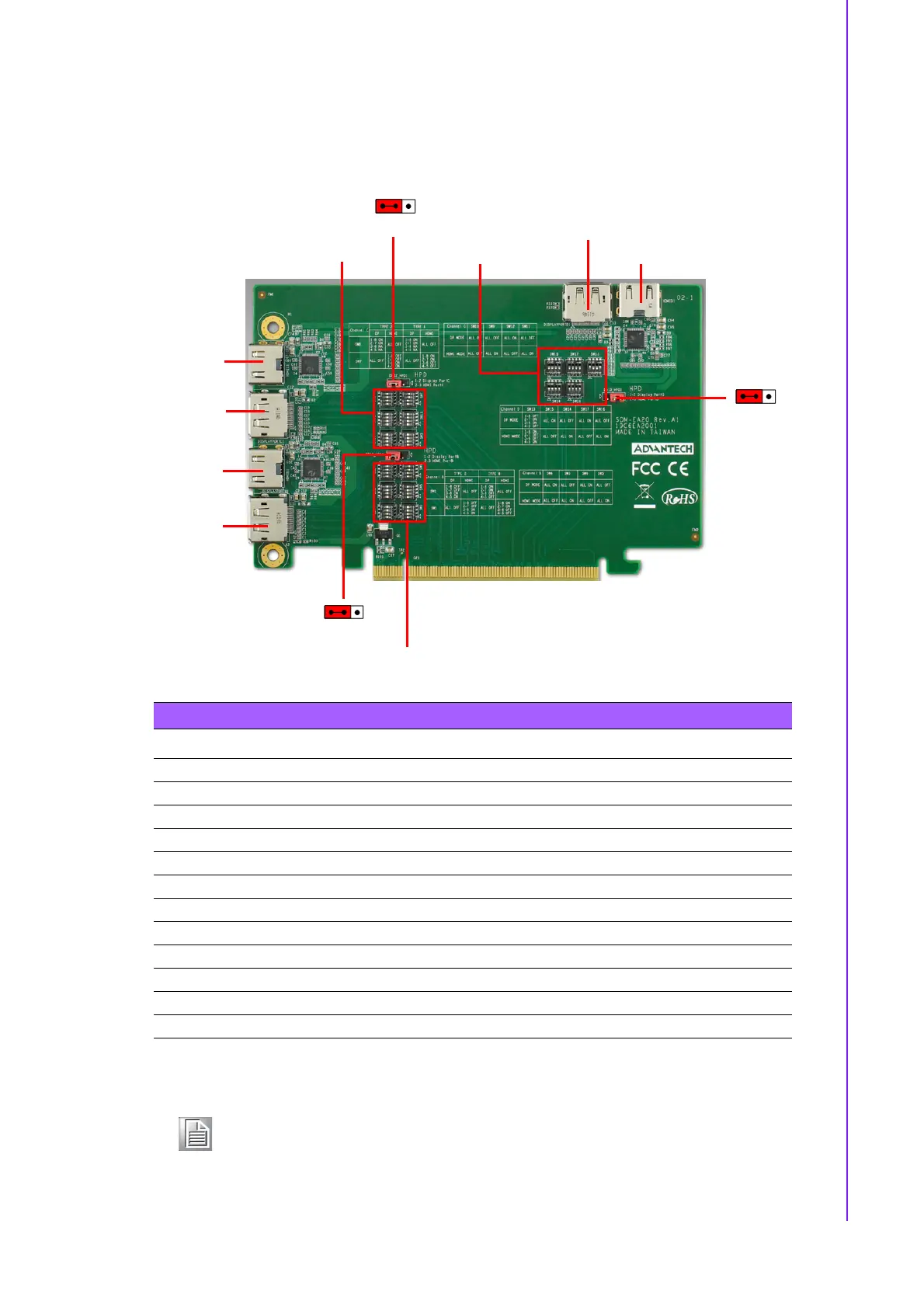

1.3.1 Connector and Jumper Location
Table 1.36: Connector, Jumper, Switch List
Label Function
DISPLAYPORTB1 DisplayPort B Connector
HDMIB1 HDMI Port B Connector
DISPLAYPORTC1 DisplayPort C Connector
HDMIC1 HDMI Port C Connector
DISPLAYPORTD1 DisplayPort D Connector
HDMID1 HDMI Port D Connector
DDI1_HPD1 DisplayPort B / HDMI Port B Hot Plug Detection
DDI2_HPD1 DisplayPort C / HDMI Port C Hot Plug Detection
DDI3_HPD1 DisplayPort D / HDMI Port D Hot Plug Detection
SW1 ~ SW6 DDI1 DisplayPort B / HDMI Port B Switch
SW7 ~ SW12 DDI2 DisplayPort C / HDMI Port C Switch
SW13 ~ SW17 DDI3 DisplayPort D / HDMI Port D Switch
Note! SW1 ~ SW17 has different settings for SOM-DB5800 A2 or SOM-
DB5720, please see details in section 1.3.4 Switch Setting.
SW13 ~ SW 17
DISPLAYPORTD1
SW7 ~ SW12
HDMID1
DDI2_HPD1
DDI1_HPD1
SW1 ~ SW6
DDI3_HPD1
HDMIC1
DISPLAY
PORTC1
HDMIB1
DISPLAY
PORTB1
