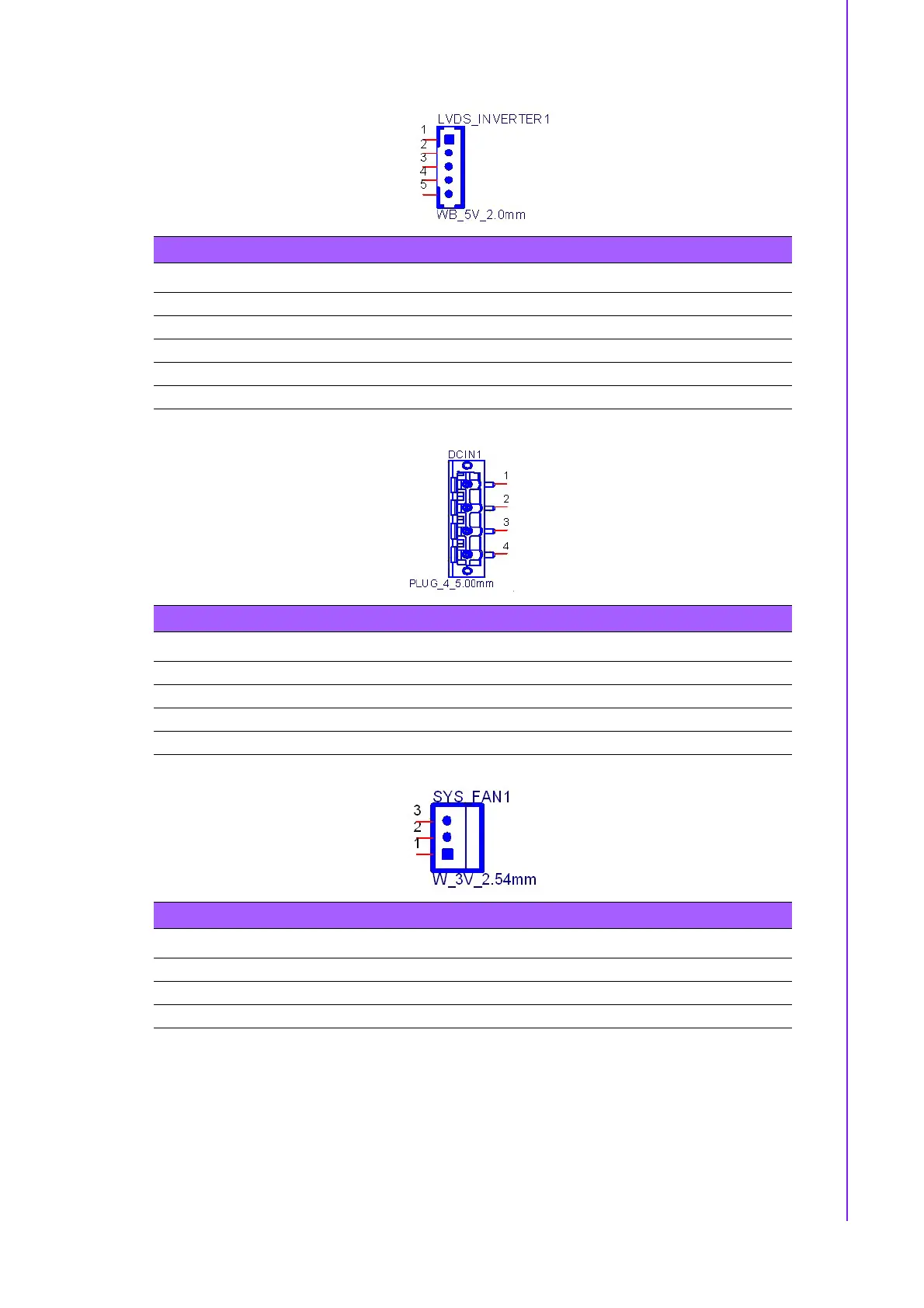

13 SOM-DB5800 A2 User Manual
Chapter 1 General Information
Table 1.7: LVDS_INVERTER1: LVDS Inverter Wafer Box
Pin Signal
1+V12_Z_LVDS
2GND
3 LVDS_BKLT_Z_EN#
4 LVDS_Z_VBR
5+V5_LVDS
Table 1.8: DCIN1: Wide Range DC Input Connector
Pin Signal
1GND
2+VDC
3+VDC
4GND
Table 1.9: SYS_FAN1: System Fan Connector
Pin Signal
1GND
2+V12
3 SYSFAN_IN
