15 SOM-DB5720 User Manual
Chapter 1 General Information
1.3 SOM-EA20

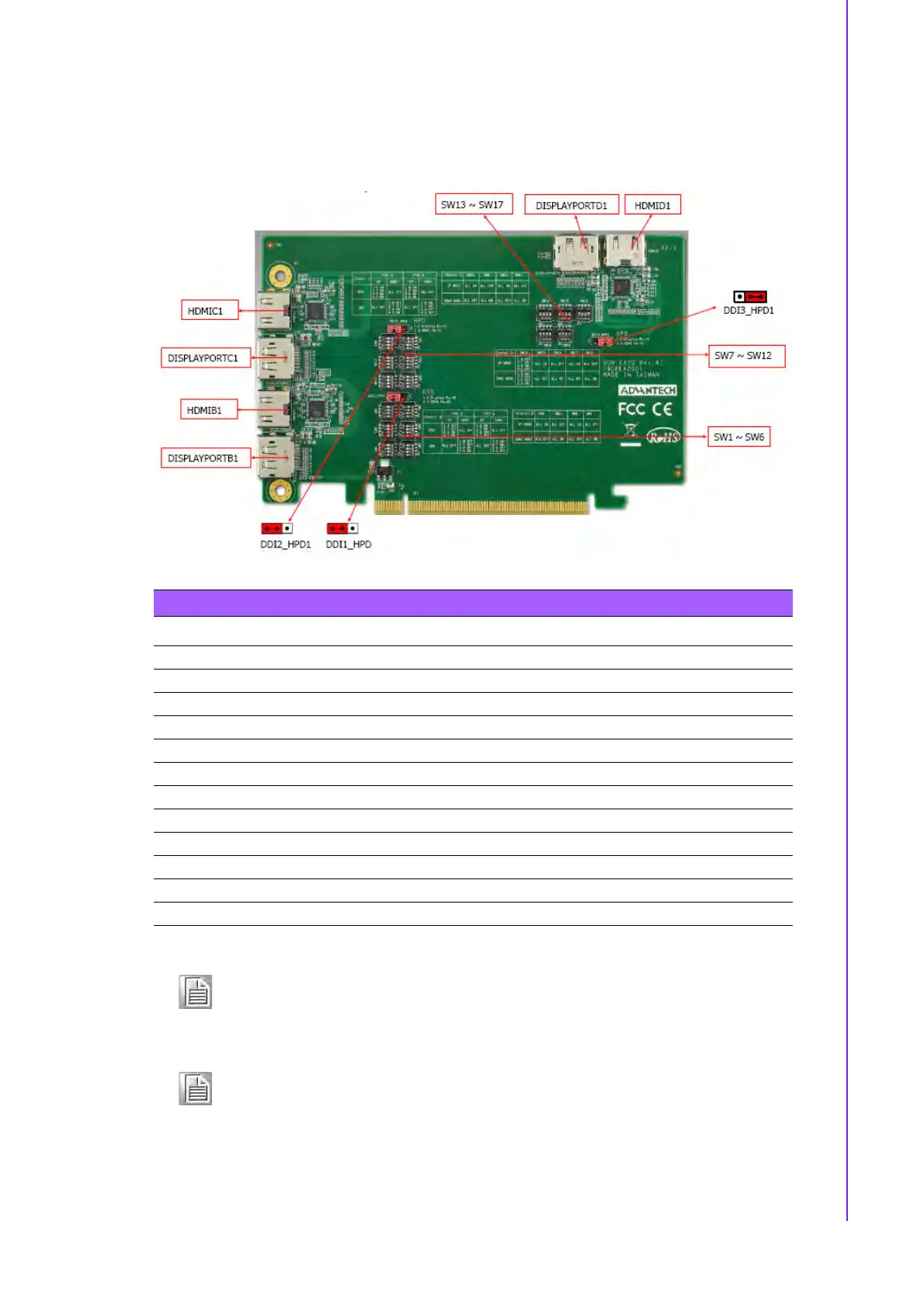

1.3.1 Connector and Jumper Location
Table 1.27: Connector, Jumper, Switch List
Label Function
DISPLAYPORTB1 DisplayPort B Connector
HDMIB1 HDMI Port B Connector
DISPLAYPORTC1 DisplayPort C Connector
HDMIC1 HDMI Port C Connector
DISPLAYPORTD1 DisplayPort D Connector
HDMID1 HDMI Port D Connector
DDI1_HPD1 DisplayPort B / HDMI Port B Hot Plug Detection
DDI2_HPD1 DisplayPort C / HDMI Port C Hot Plug Detection
DDI3_HPD1 DisplayPort D / HDMI Port D Hot Plug Detection
SW1 ~ SW6 DDI1 DisplayPort B / HDMI Port B Switch
SW7 ~ SW12 DDI2 DisplayPort C / HDMI Port C Switch
SW13 ~ SW17 DDI3 DisplayPort D / HDMI Port D Switch
Note! SW1 ~ SW17 have different settings for SOM-DB5800 or SOM-DB5720,
please see details in Switch Setting chapter.
Note! SOM-DB5720 does not support HDMID1 & DISPLAYPORTD1.
