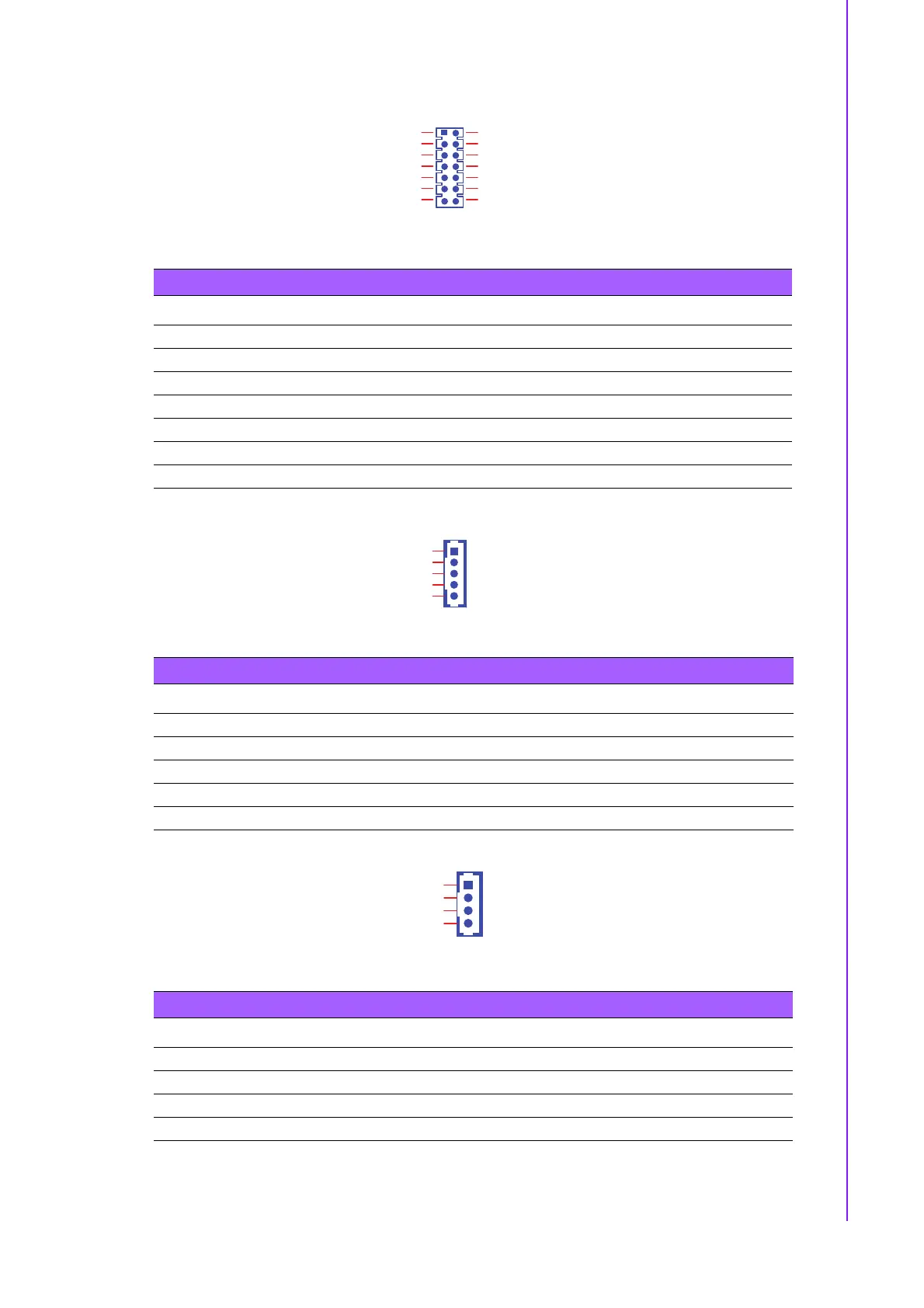

9 SOM-DB5720 User Manual
Chapter 1 General Information
Table 1.8: LPC_PH1
Pin Signal Pin Signal
1 LPCH_33M 2 LPC_AD1
3 LPCH_RST# 4 LPC_AD0
5LPC_FRAME# 6+V3.3
7 LPC_AD3 8 GND
9 LPC_AD2 10 +V3.3
11 LPC_SERIRQ 12 LPCH_RST#
13 +V5_DUAL 14 +V5
Table 1.9: LVDS_IVTR1
Pin Signal
1+V12_Z_LVDS
2GND
3 LVDS_BKLT_Z_EN#
4 LVDS_Z_VBR
5 +V5_LVDS
Table 1.10: SMB1
Pin Signal
1GND
2SMB_DAT
3 SMB_CLK
4SMB_CN_PWR
LPC_PH1
PH(F)_7x2V_2.00mm
2
4
6
8
10
1
3
5
7
9
11 12
1413
LVDS_IVTR1
WB_5V_2.0mm
1
2
3
4
5
SMB1
WB_4V_2.0mm
1
2
3
4
