27 SOM-DB3520 User Manual
Chapter 3 Connectors and Jumper Settings

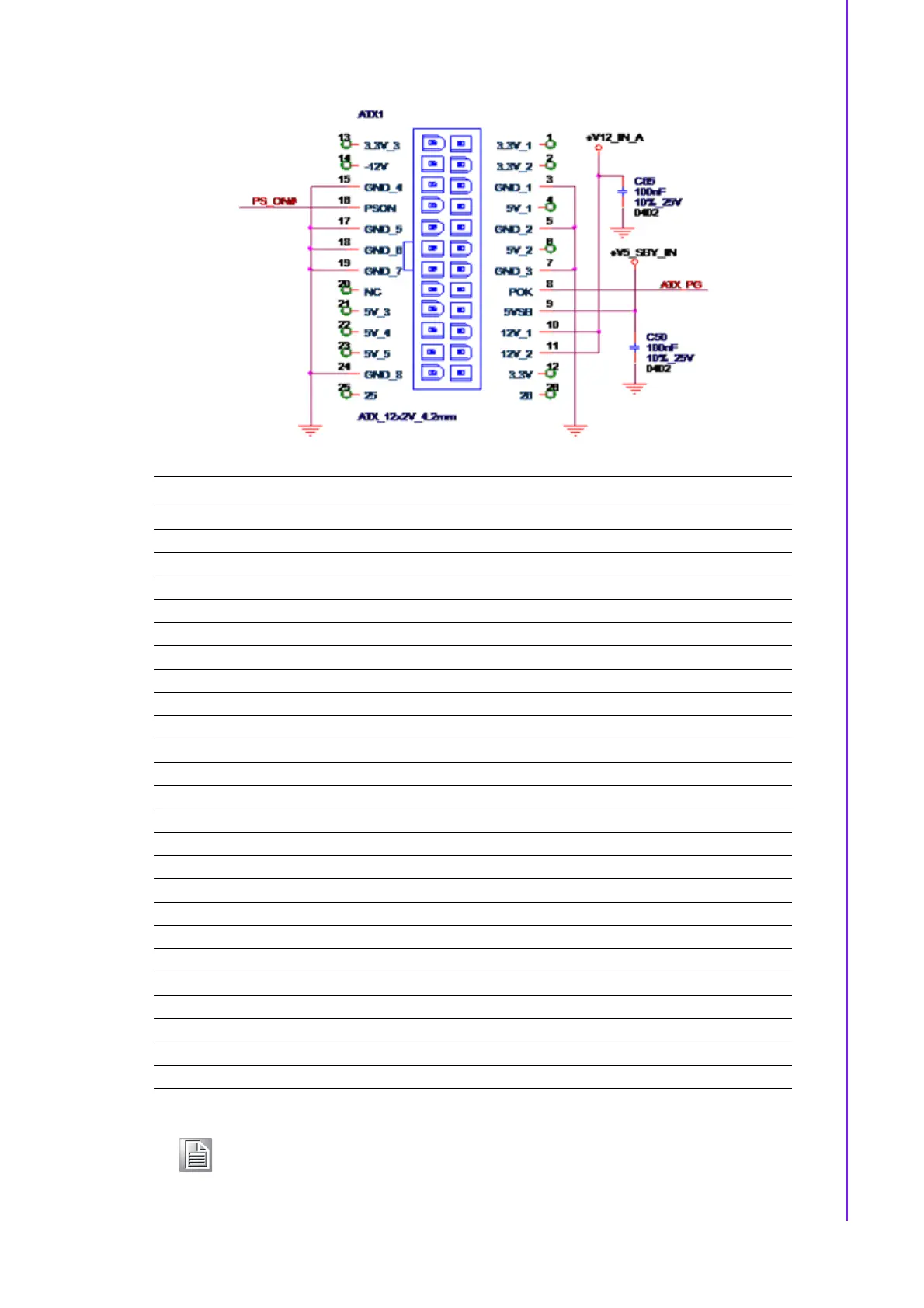

ATX1 24 pins ATX Standard Connector
Pin Pin name
1. +V3.3
2. +V3.3
3. GND
4. +5V
5. GND
6. +V5
7. GND
8. ATX_PWROK
9. +V5SB
10. +V12
11. +V12
12. +V3.3
13. +V3.3
14. NC
15. GND
16. PSON
17. GND
18. GND
19. GND
20. NC
21. +V5
22. +V5
23. +V5
24. GND
Note! For Power input, please choose either one: ATX Power 4 PIN or ATX
Power 20 PIN, or DC-IN.
