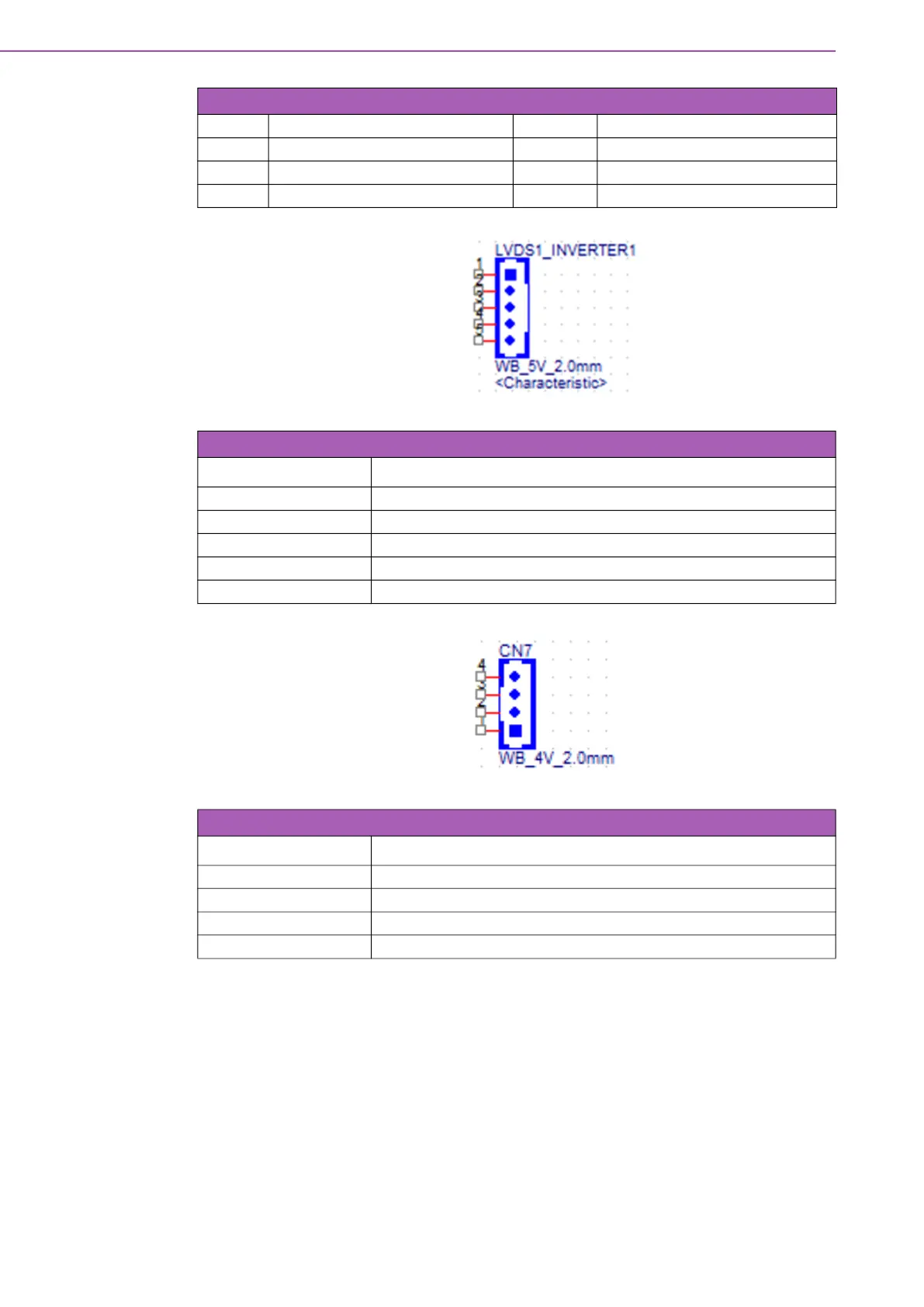

SOM-DB2510 User Manual 30
17 GND 37 NC
18 NC 38 Pull-low via 4.7Kohm to GND
19 NC 39 LVDS1_CTRL
20 GND 40 NC
Table 3.23: LVDS1_INVERTER LVDS INVERTER Connectors
Pin Signal
1 LVDS1_BKLT_VDD
2 GND
3 LVDS1_BKLT_EN#_CN
4 LVDS1_BKLT_PWM_CN
5 LVDS1_BKLT_+5V
Table 3.24: CN7 I2C_GP Connectors
Pin Signal
1 GND
2 I2C_GP_DAT_3.3
3 I2C_GP_CLK_3.3
4 +V3.3
Table 3.22: LVDS1 LVDS Connectors
