29 SOM-DB2500 User Manual
Chapter 3 Connectors and Jumper Settings

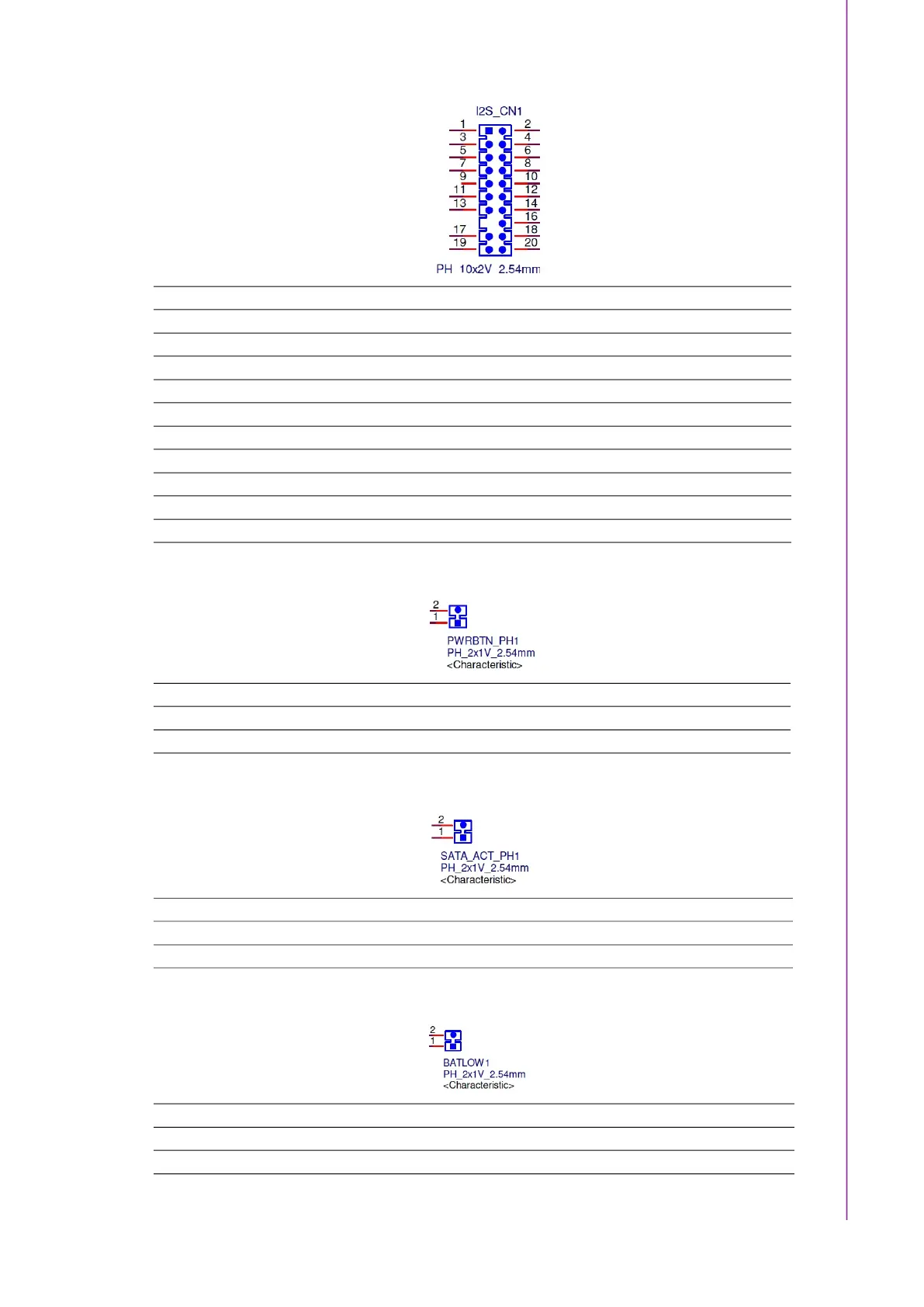

Figure 3.20 I2S_CN1 Connector
Figure 3.21 PWRBTN_PH1 PWRBTN Pin Header
Figure 3.22 SATA_ACT_PH1 SATA ACT# Pin Header
Figure 3.23 BATLOW1 BATLOW Pin Header
Pin Signal Pin Signal
1 AUDIO_VDDA 2 GND
3 AUDIO_VDDA 4 I2S2_SDIN_C
5 I2S2_SDOUT_C 6 I2S2_LRCK_C
7 I2S2_CK_C 8 AUDIO_MCK_C
9 NC 10 GND
11 AUDIO_I2C_CK 12 MIC_BIAS
13 AUDIO_I2C_DAT 14 GND
15 N/A 16 HP_R
17 MIC_IN 18 GND
19 GND 20 HP_L
Pin Signal
1 GND
2 PWRBTN#
Pin Signal
1 SATA_LED#_3.3
2 HDD_LED(Pull-up via 330 ohm to +V3.3)
Pin Signal
1 GND
2 BATLOW#_1.8
