RSB-4710 User Manual 6

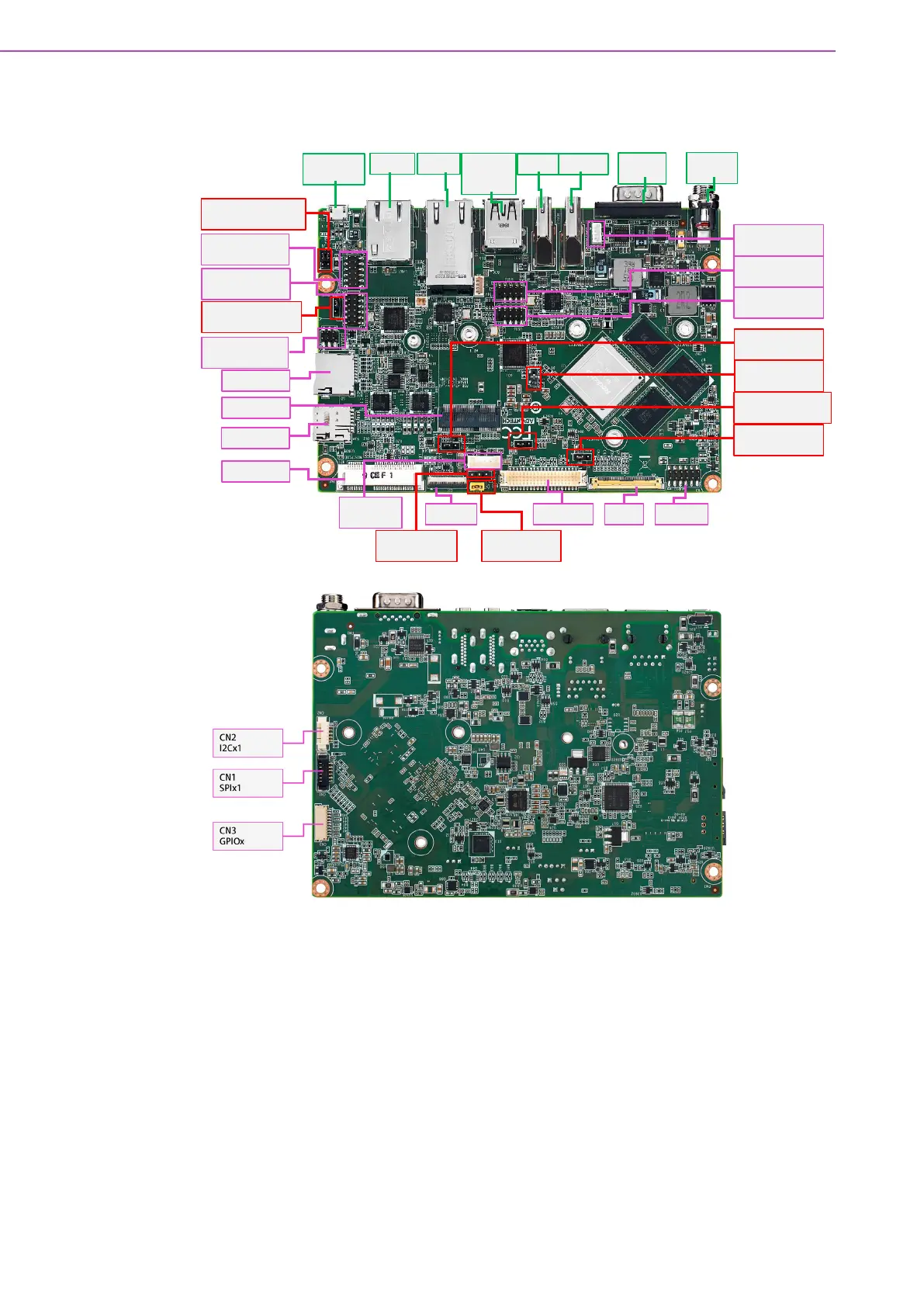

2.1 Jumper and Connector Locations
OTG
USB OTG
LAN2 LAN1
USB1
USB2.0+
USB3.0
HDMI2 HDMI1
COM1
RS232
DCIN1
12VDC
J1
COM5/6 Impedance
J3
COM3/4 12/5V select
COM2/DEBUG
RS232/Debug
SW1
AT & ATX switch
VDD3
LVDS VDD 3.3/5V
VDD1
eDP VDD 3.3/5V
USB2
USB2.0x2
USB3
USB2.0x1
OCM34
RS232x2
OCM56
RS232/485x2
BTN
LED POWER BTN
SD slot
M.2 E- Key
SIM slot
Mini- PCIE
MipiCSI
LVDS
EDP
BLP2
LVDS BKL 12V
BLP1
LVDS BKL 3.3/5V
BL
LVDS BKL
Audio
J4
COM2 RS232/ debug
5
