23 RSB-4680 User Manual
Chapter 2 H/W Installation
M.2
2.2.2.21 Mini PCIE

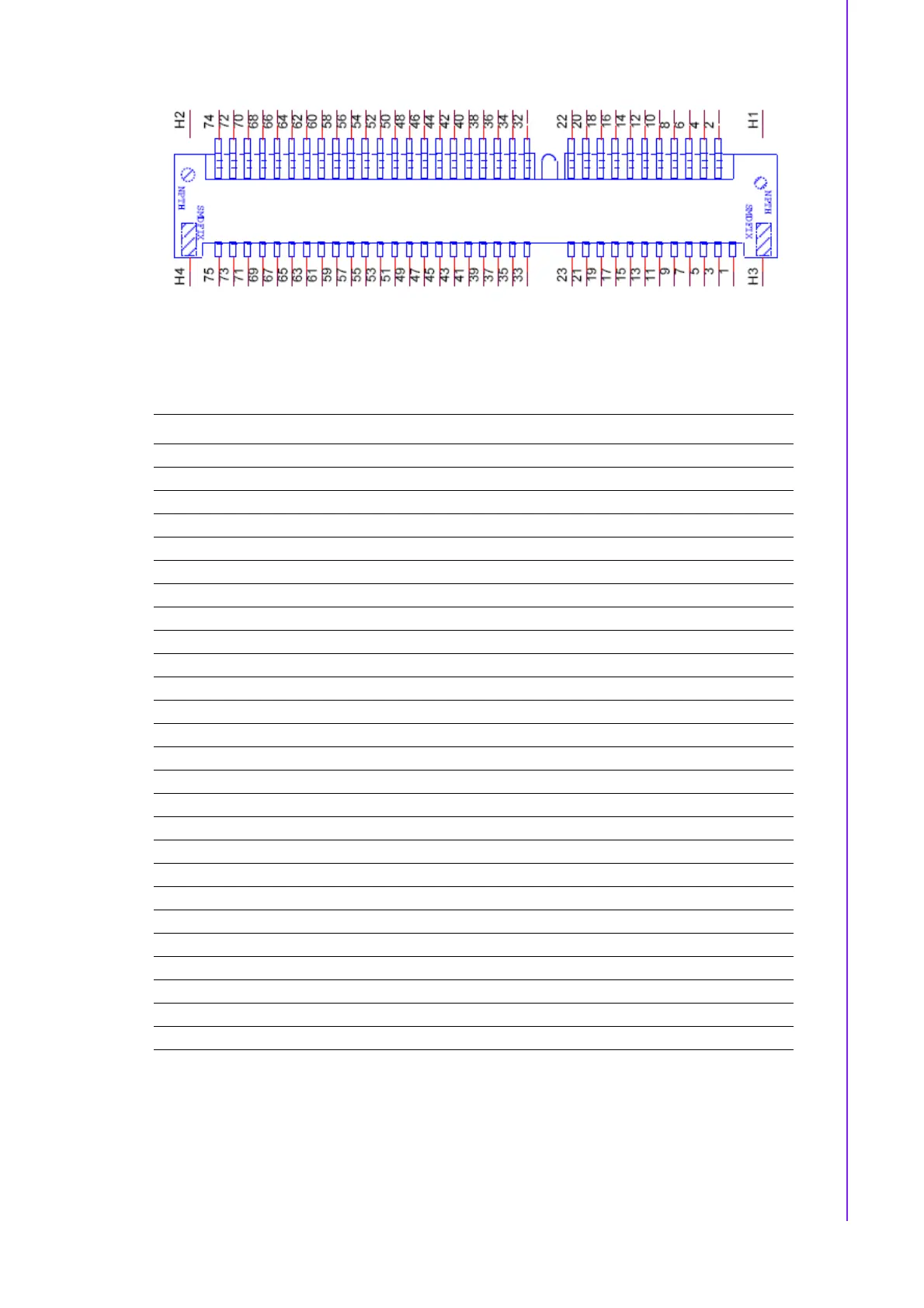

RSB-4680 supports Mini-PCIE interface.
Pin Signal Name Pin Signal Name
1 NC 2 +3.3V_PCIe
3NC 4 GND
5NC 6 NC
7NC 8 UIM_PWR
9 GND 10 UIM_DATA
11 NC 12 UIM_CLK
13 NC 14 UIM_RST
15 GND 16 UIM_VPP
17 NC 18 GND
19 NC 20 W_DISABLE#
21 GND 22 PERST#
23 NC 24 NC
25 NC 26 GND
27 GND 28 NC
29 GND 30 NC
31 NC 32 NC
33 NC 34 GND
35 GND 36 USB_MINIPCIE_N
37 GND 38 USB_MINIPCIE_P
39 +3.3V_PCIe 40 GND
41 +3.3V_PCIe 42 LED_WWAN#
43 GND 44 LED_WLAN#
45 NC 46 LED_WPAN#
47 NC 48 NC
49 NC 50 GND
51 NC 52 +3.3V_PCIe
