RSB-4680 User Manual 20
2.2.2.18 HDMI Display Interface (HDMI)
RSB-4680 provides one HDMI interface connector. HDMI technology can support a
maximum resolution of 3840 x 2160, but the actual resolution supported depends on
the monitor being used.

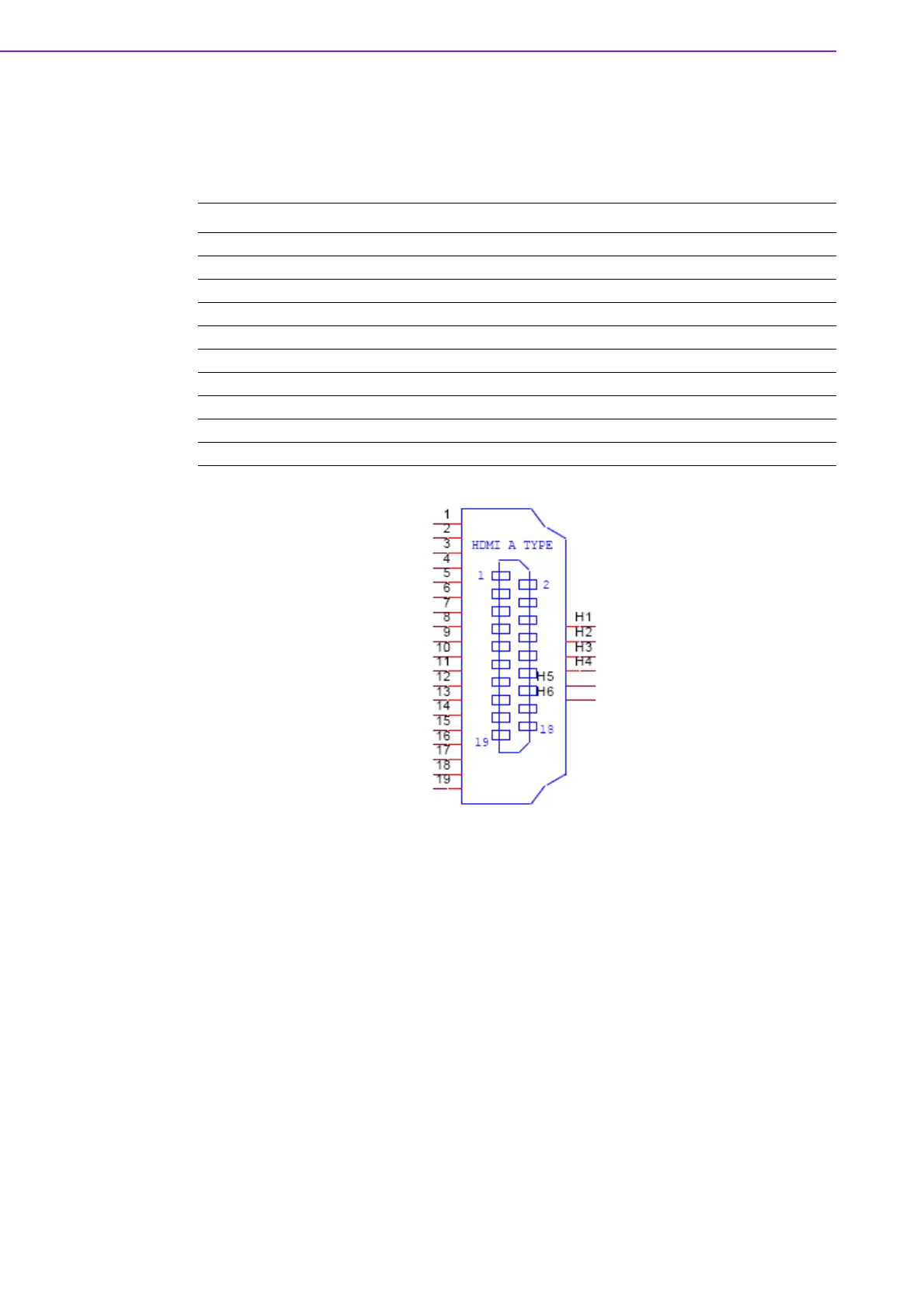

HDMI
Pin Description Pin Description
1 HDMI _D2+ 11 GND
2 GND 12 HDMI _CLK-
3 HDMI _D2- 13 HDMI_CEC
4 HDMI_ D1+ 14 NC
5 GND 15 HDMI _CTRL_CLK
6 HDMI _D1- 16 HDMI _CTRL_DAT
7 HDMI _D0+ 17 GND
8 GND 18 +5V_HDMI_2
9 HDMI _D0- 19 HDMI _HPD
10 HDMI_CLK+
