15 RSB-4680 User Manual
Chapter 2 H/W Installation
2.2.2.9 USB (Internal Pin Header) (CN20)
RSB-4680 provides extra internal 3 x USB 2.0 pin header.

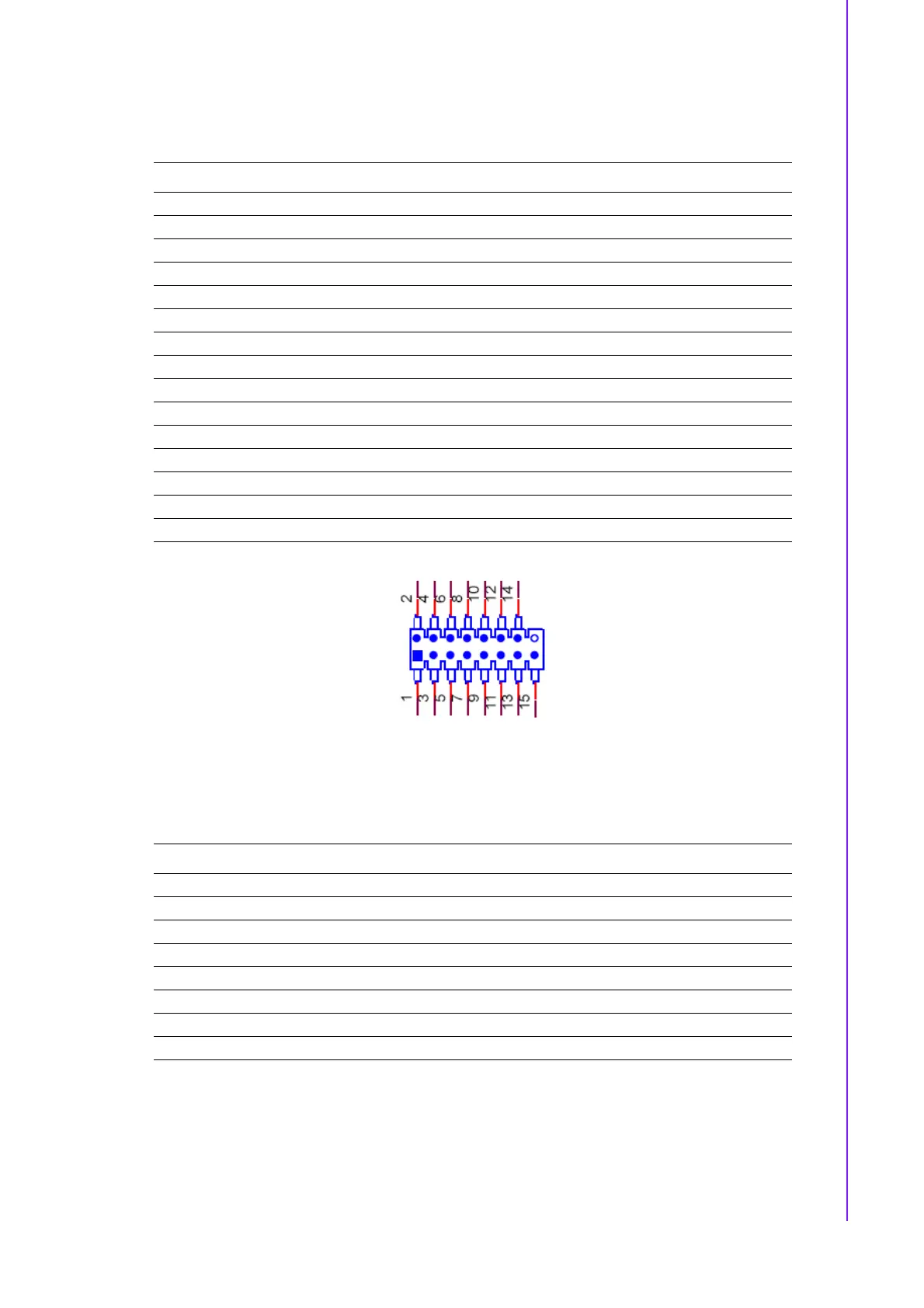

USB Pin header
2.2.2.10 USB Type A Connector (USB34)
RSB-4680 supports one standard USB2.0 Type A connector on the coastline.
Pin Description
1 +5V_USB12
2 +5V_USB12
3 USB1_D-
4 USB2_D-
5 USB1_D+
6 USB2_D+
7GND
8GND
9 USB5_D-
10 +5V_USB5
11 USB5_D+
12 NC
13 GND
14 GND_Shielding
15 GND_Shielding
Pin Description
1 +5V_USB34
2 USB3_D-
3 USB3_D+
4GND
5 +5V_USB34
6 USB4_D-
7 USB4_D+
8GND
