21 RSB-4680 User Manual
Chapter 2 H/W Installation
2.2.2.19 Ethernet Connector (LAN)
RSB-4680 provides one RJ45 LAN interface connector, which is compliant with 1000
base-T IEEE 802.ab, 100 base-TX IEEE 802.u, 10 base-t IEEE 802.3. The Ethernet
ports provide standard RJ-45 jack connector with LED indicators on the front side to
show Active/Link status and Speed status.

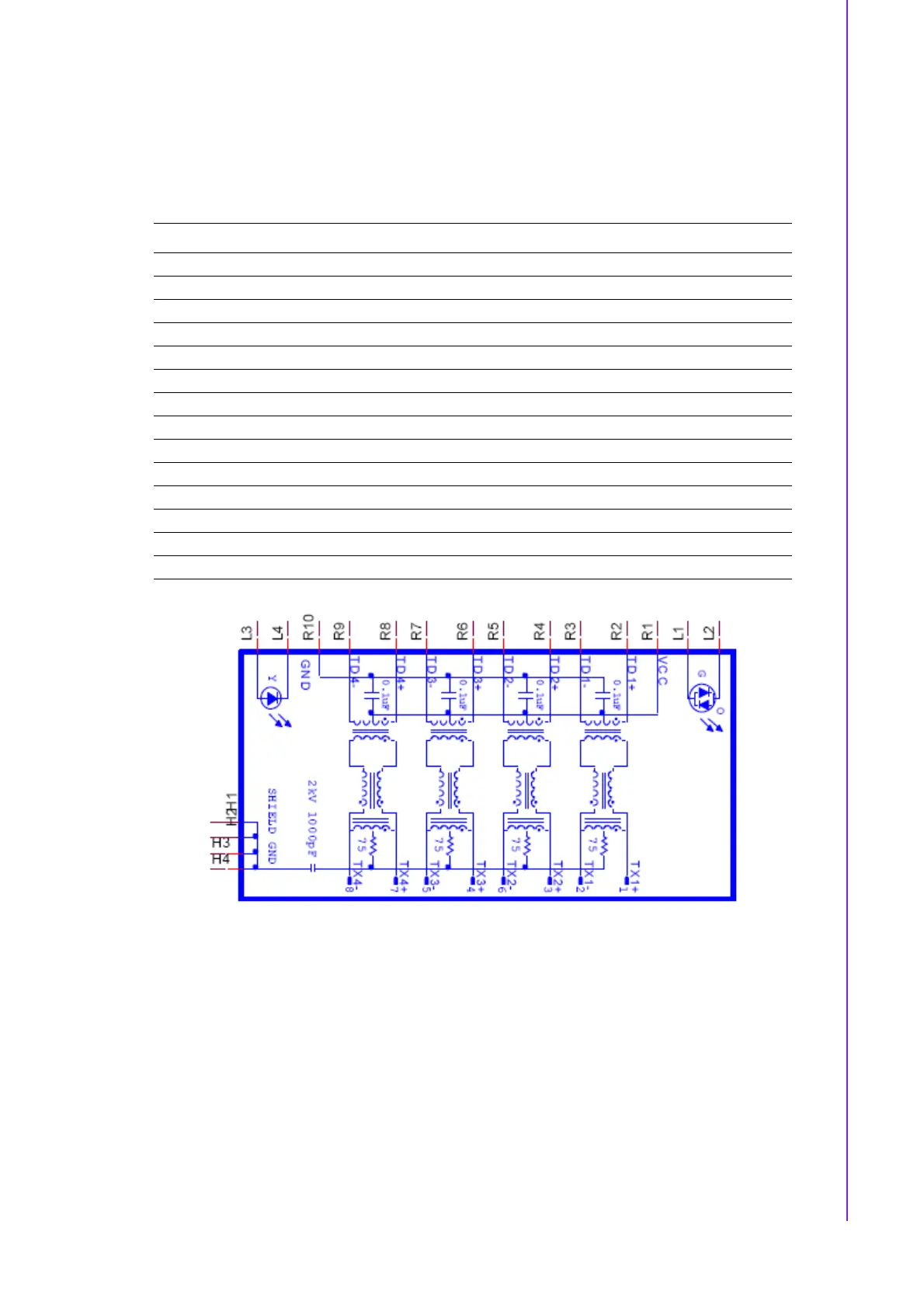

Ethernet Connector
Pin Description
R1 100nF Capacitor to GND
R2 MDI0+
R3 MDI0-
R4 MDI1+
R5 MDI1-
R6 MDI2+
R7 MDI2-
R8 MDI3+
R9 MDI3-
R10 GND
L1 LAN1_100_LINK#
L2 LAN1_1000_LINK#
L3 Pull up to +3.3V
L4 LAN1_ACT
