13 RSB-4411 User Manual
Chapter 2 H/W Installation

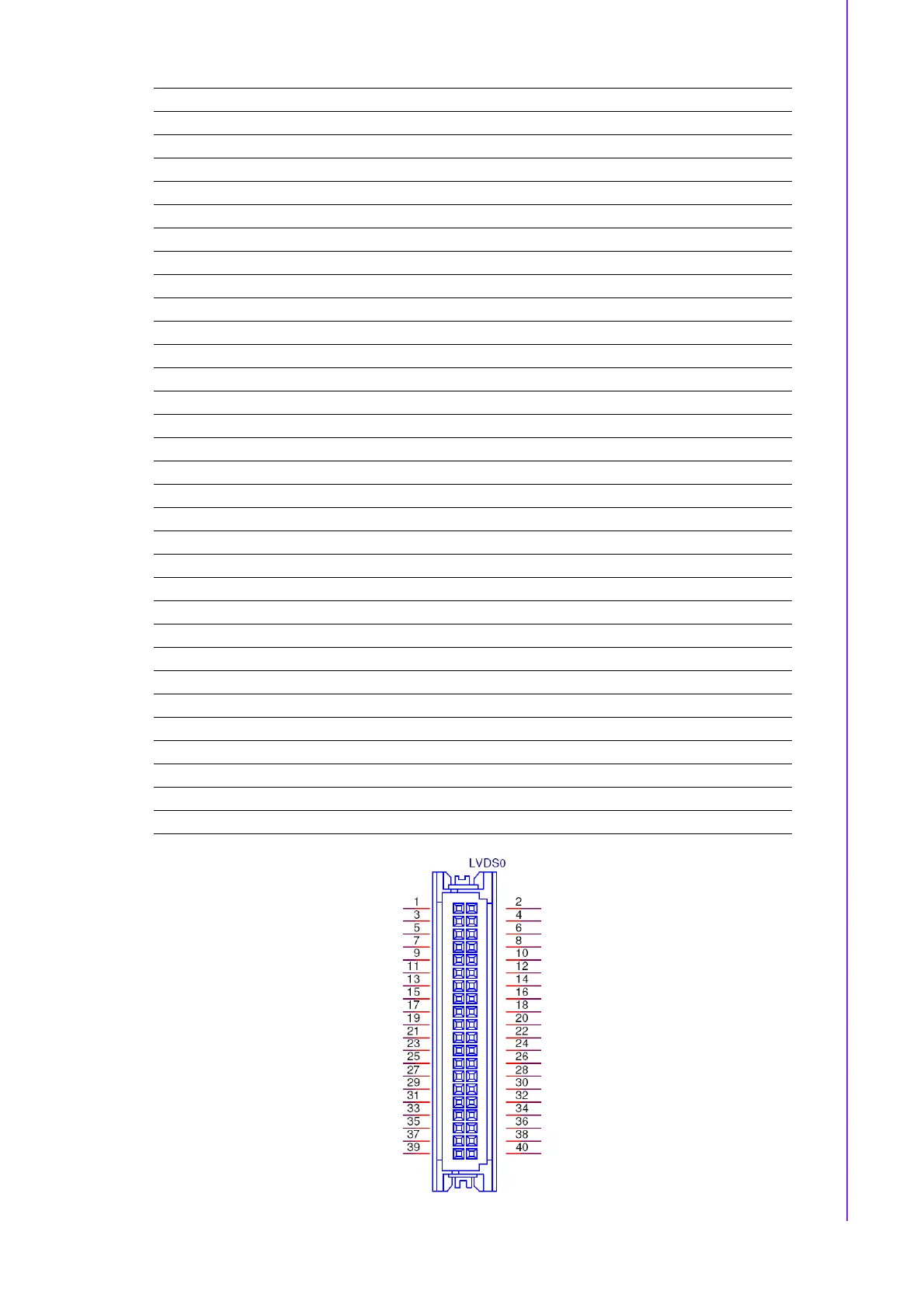

Figure 2.8 LVDS Connector
9 LVDS0_TX0_P
10 LVDS1_TX0_P
11 GND
12 GND
13 LVDS0_TX1_N
14 LVDS0_TX1_N
15 LVDS0_TX1_P
16 LVDS1_TX1_P
17 GND
18 GND
19 LVDS0_TX2_N
20 LVDS1_TX2_N
21 LVDS0_TX2_P
22 LVDS1_TX2_P
23 GND
24 GND
25 LVDS0_CLK_N
26 LVDS1_CLK_N
27 LVDS0_CLK_P
28 LVDS1_CLK_P
29 GND
30 GND
31 I2C1_SCL_LVDS0
32 I2C1_SDA_LVDS0
33 GND
34 GND
35 LVDS0_TX3_N
36 LVDS1_TX3_N
37 LVDS0_TX3_P
38 LVDS1_TX3_P
39 GND
40 +VDD_LVDS
