RSB-4410 User Manual 16
2.2.2.18 COM Port
RSB-4410 provides one D-Sub 9-pin connector serial communication interface port.
The port can support RS-232 mode communication.

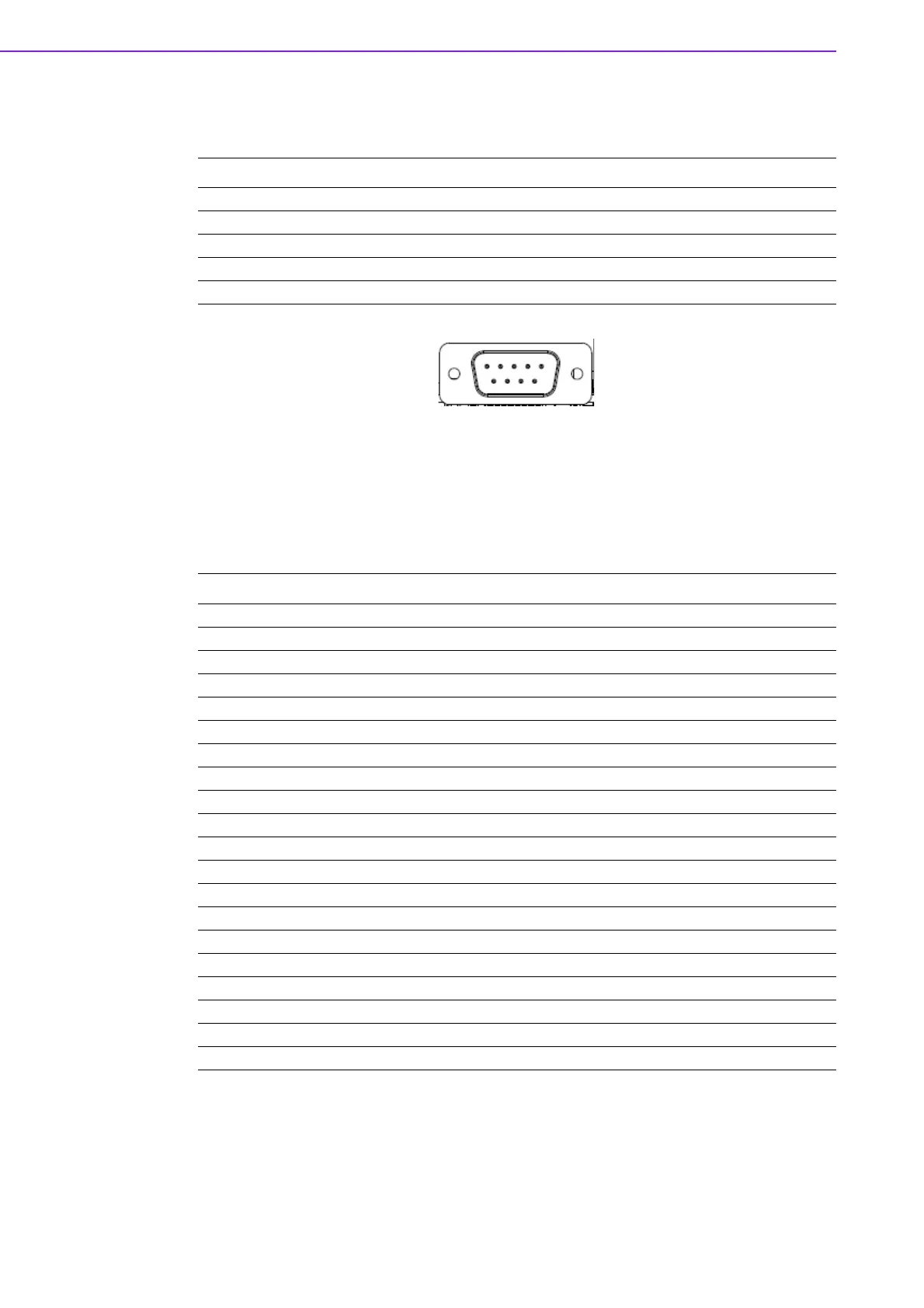

Figure 2.16 COM Port
2.2.2.19 LVDS Connector
RSB-4410 provides a LVDS 10x2-pin board-to-board connector for single channel
18/24 bit LVDS panel up to 1920x1080. Please also refer to jumper setting in page 10
before connecting LVDS panel.
Pin Description Pin Description
1N/C 2COM2_RXD
3COM2_TXD4N/C
5GND 6N/C
7 COM2_RTS 8 COM2_CTS
9N/C
Pin Description
1 GND
2 GND
3 LVDS0_TX0_P
4 I2C1_SCL_LVDS0
5 LVDS0_TX0_N
6 I2C1_SDA_LVDS0
7 LVDS0_TX1_P
8
9 LVDS0_TX1_N
10
11 LVDS0_TX2_P
12
13 LVDS0_TX2_N
14
15 LVDS0_CLK_P
16 LVDS0_TX3_P
17 LVDS0_CLK_N
18 LVDS0_TX3_N
19 +VDD_LVDS
20 +VDD_LVDS
