RSB-4220 User Manual 16
2.2.2.9 LVDS Connector (CN32)
RSB-4220 features an LVDS 10x2-pin board-to-board connector for a single-channel
18-bit LVDS panel (up to 1366 x 768). Please refer to the jumper settings provided on
Page 16 before connecting the LVDS panel.

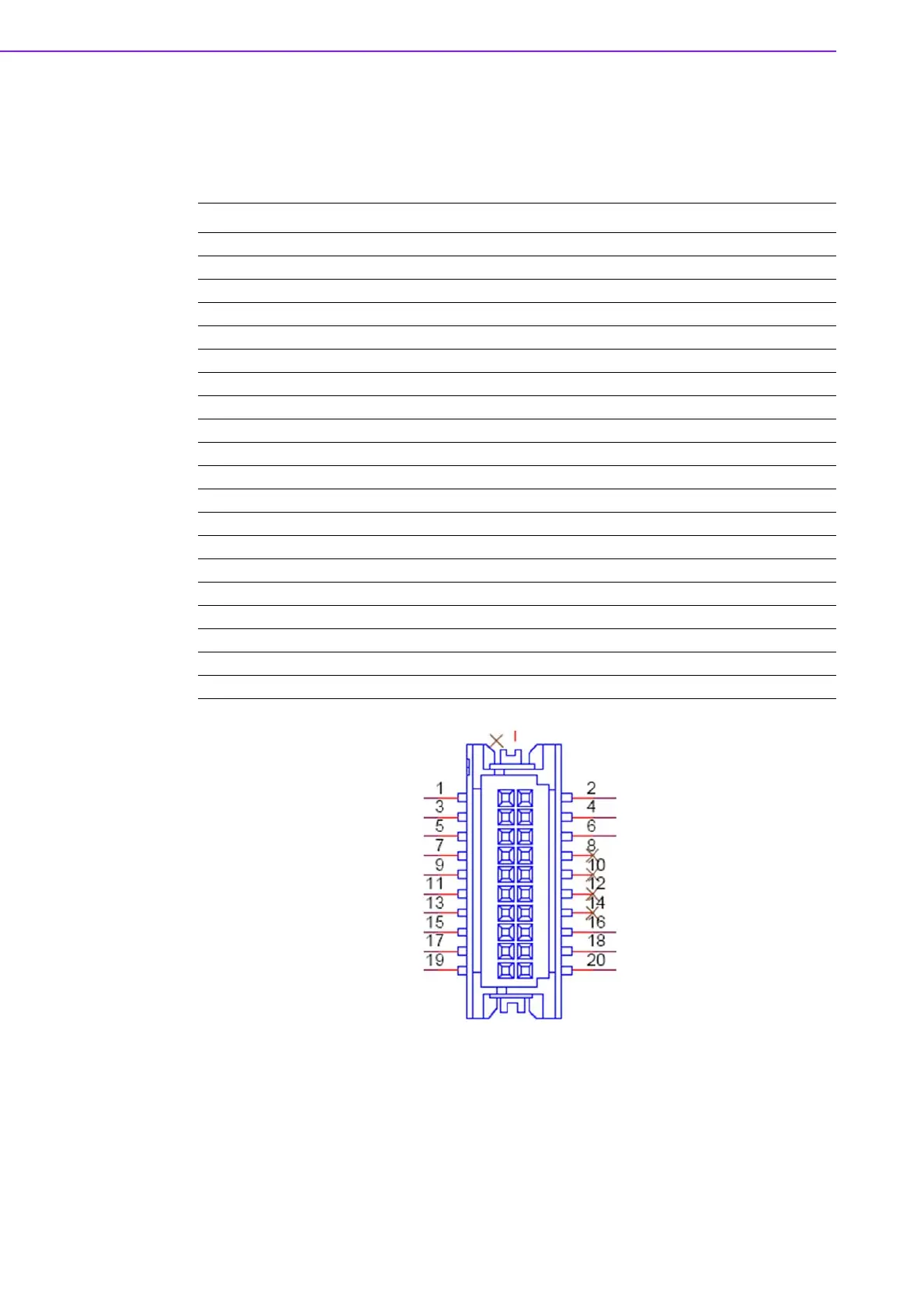

Figure 2.8 LVDS Connector
Pin Description
1GND
2GND
3 LVDS0_z_D0+
4 SCL_LVDS0
5 LVDS0_z_D0-
6 SDA_LVDS0
7 LVDS0_z_D1+
8NC
9 LVDS0_z_D1-
10 NC
11 LVDS0_z_D2+
12 NC
13 LVDS0_z_D2-
14 NC
15 LVDS0_z_CLK+
16 NC
17 LVDS0_z_CLK-
18 NC
19 +VDD_LVDS
20 +VDD_LVDS
