17 RSB-3730 User Manual
Chapter 2 H/W Installation
2.4.2.7 LVDS Inverter Power Connector (BL)
To avoid damage to the LCD panel, please make sure to set the correct voltage level
before applying power while connecting an LVDS panel (refer to the jumper settings
for BL and LCD on the datasheet that you will use).

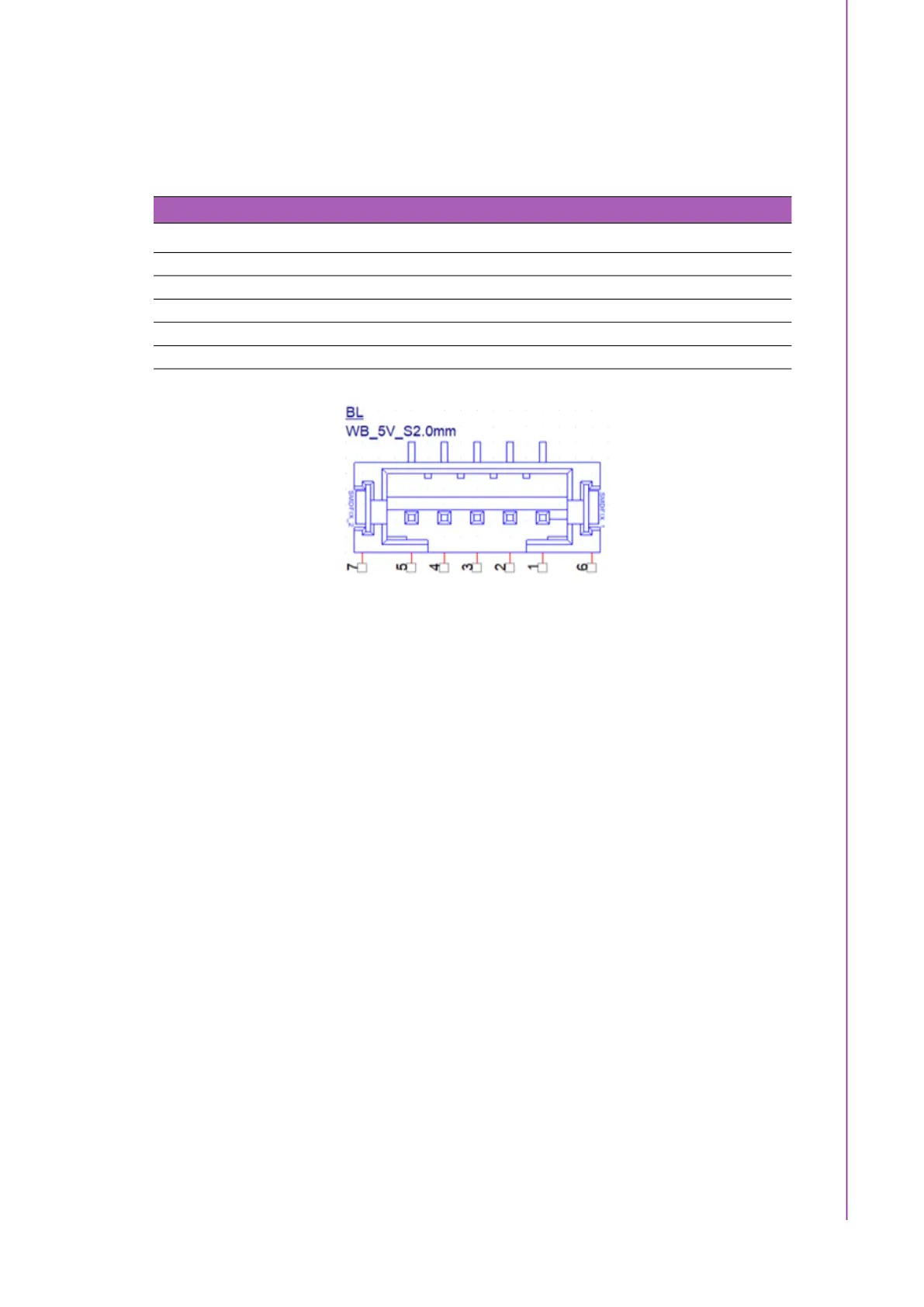

Figure 2.8 LVDS Inverter Power Connector
Table 2.15: LVDS Inverter Power Connector (BL)
Pin Description
1 +5V
2 LCD0_BKLT_PWM
3 LCD0_BKLT_EN
4 GND
5 +VDD_BKLT
