11 RSB-3720 User Manual
Chapter 2 Hardware Installation
2.4.2.2 BL1 (LVDS Backlight 1)
RSB-3720 supports 1 LVDS Backlight CONN. for each channel. The pin definition for
the 1st channel is demonstrated below:

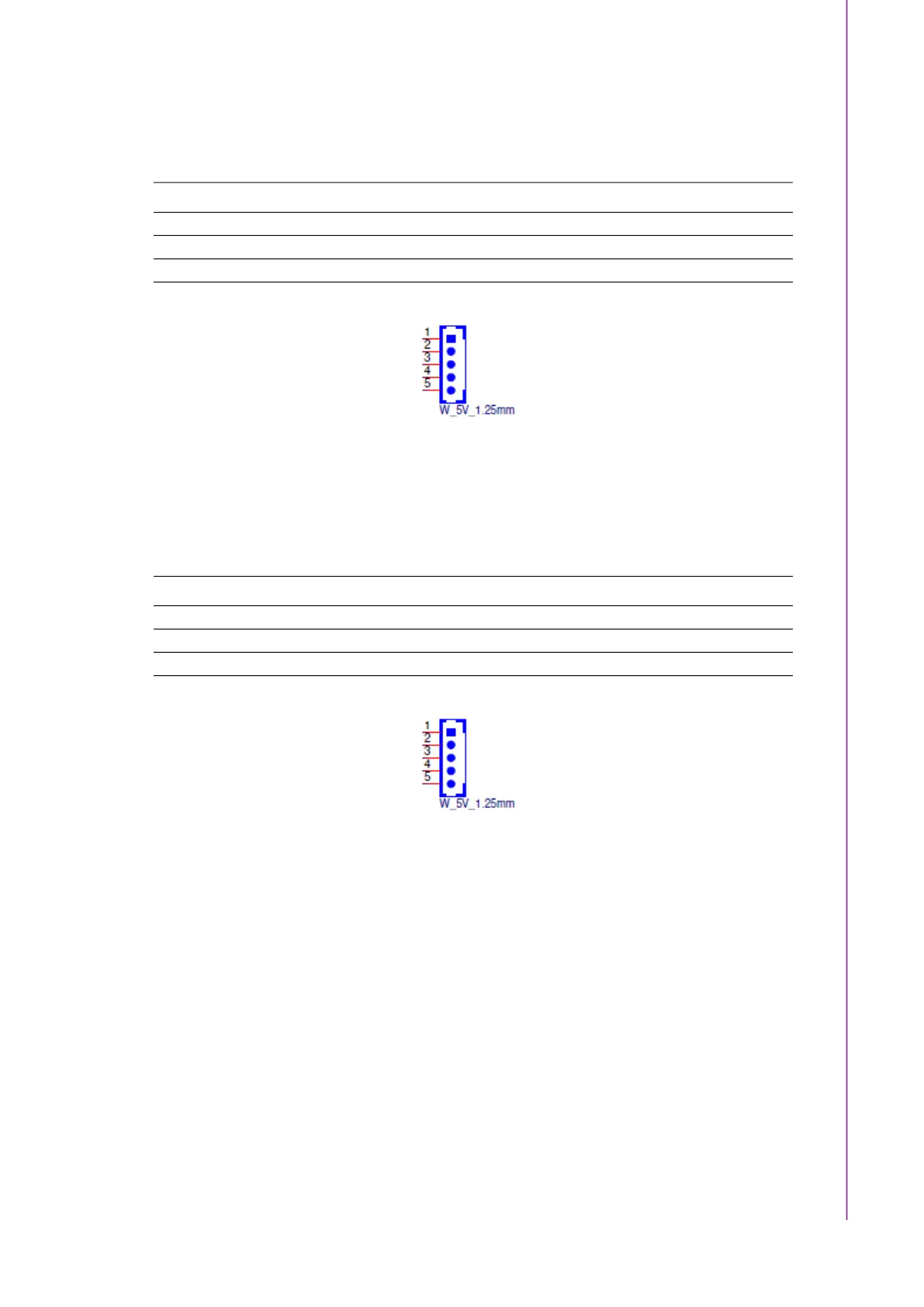

Figure 2.2 BL1 (LVDS Backlight 1)
2.4.2.3 BL2 (LVDS Backlight 2)
RSB-3720 supports 1 LVDS Backlight CONN. for each channel. The pin definition for
the 2nd channel is demonstrated below:
Figure 2.3 BL2 (LVDS Backlight 2)
Pin Pin Name Pin Pin Name
1 +12V 2 GND
3 LCD_BKLT0_EN 4 LCD_BKLT0_PWM
5 +5V - -
Pin Pin Name Pin Pin Name
1 +12V 2 GND
3 LCD_BKLT1_EN 4 LCD_BKLT1_PWM
5 +5V - -
