RSB-3710 User Manual 22
2.3.2.13 Micro USB Connector (OTG)
RSB-3710 supports one USB OTG port on its coastline.

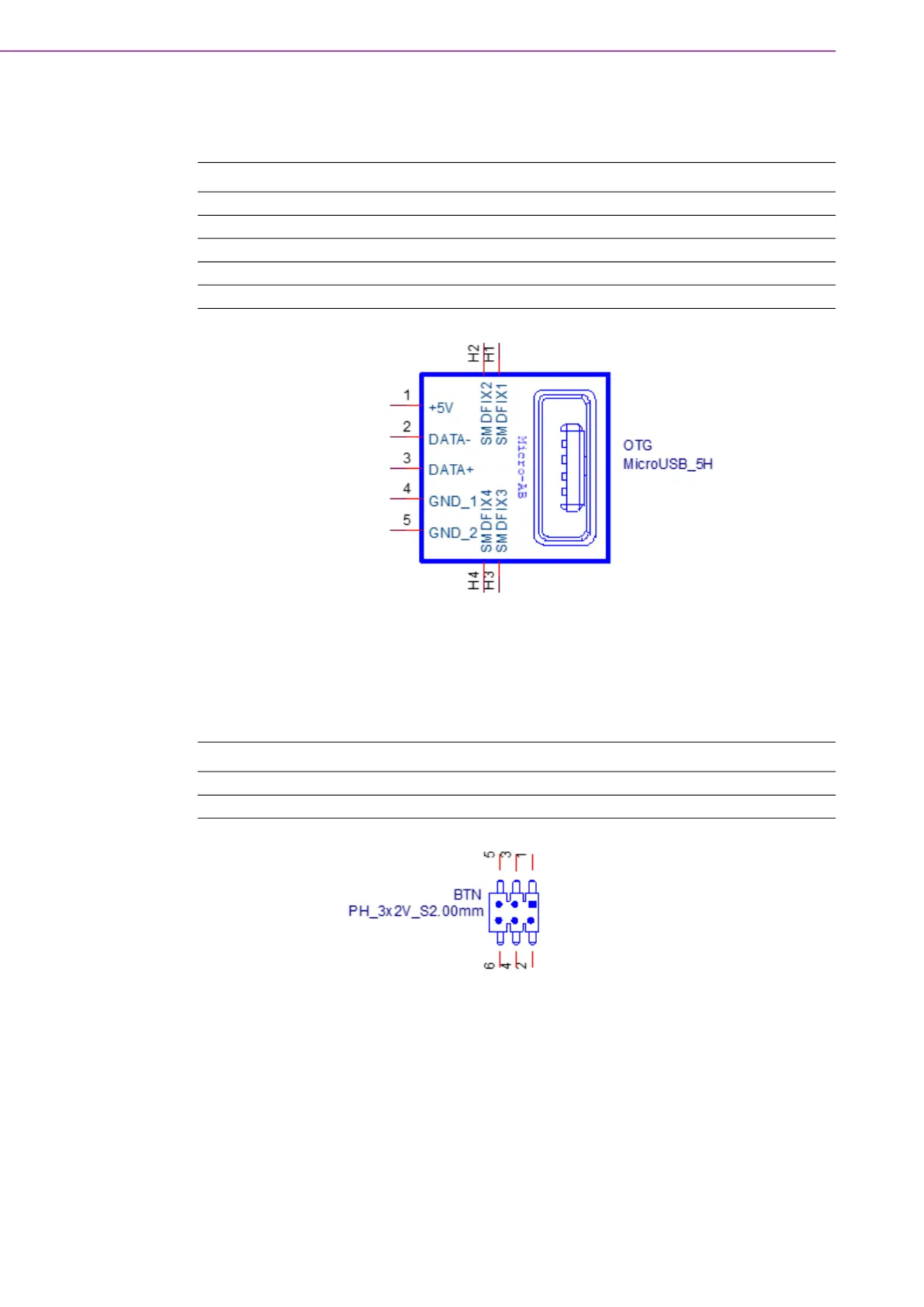

Figure 2.14 Micro USB Connector
2.3.2.14 Power Button and LED (BTN)
RSB-3710 uses a 2x3 pin header to support a power button, power LED lights, and
4G LED lights.
Figure 2.15 Power Button, Power LED, and 4G LED Pin Header
Pin Description
1 +USB_OTG_5V
2 USB_OTG-_X
3 USB_OTG+_X
4 USB_OTG_ID_X
5 GND
Pin Pin Name
1 PWR_BTN (PWR_BTN+)
2 GND (PWR_BTN-)
