19 RSB-3710 User Manual
Chapter 2 H/W Installation
2.3.2.9 Audio (AUDIO)
RSB-3710 supports Line-out and Mic-in interface.
The LOUT pin definition is detailed below.

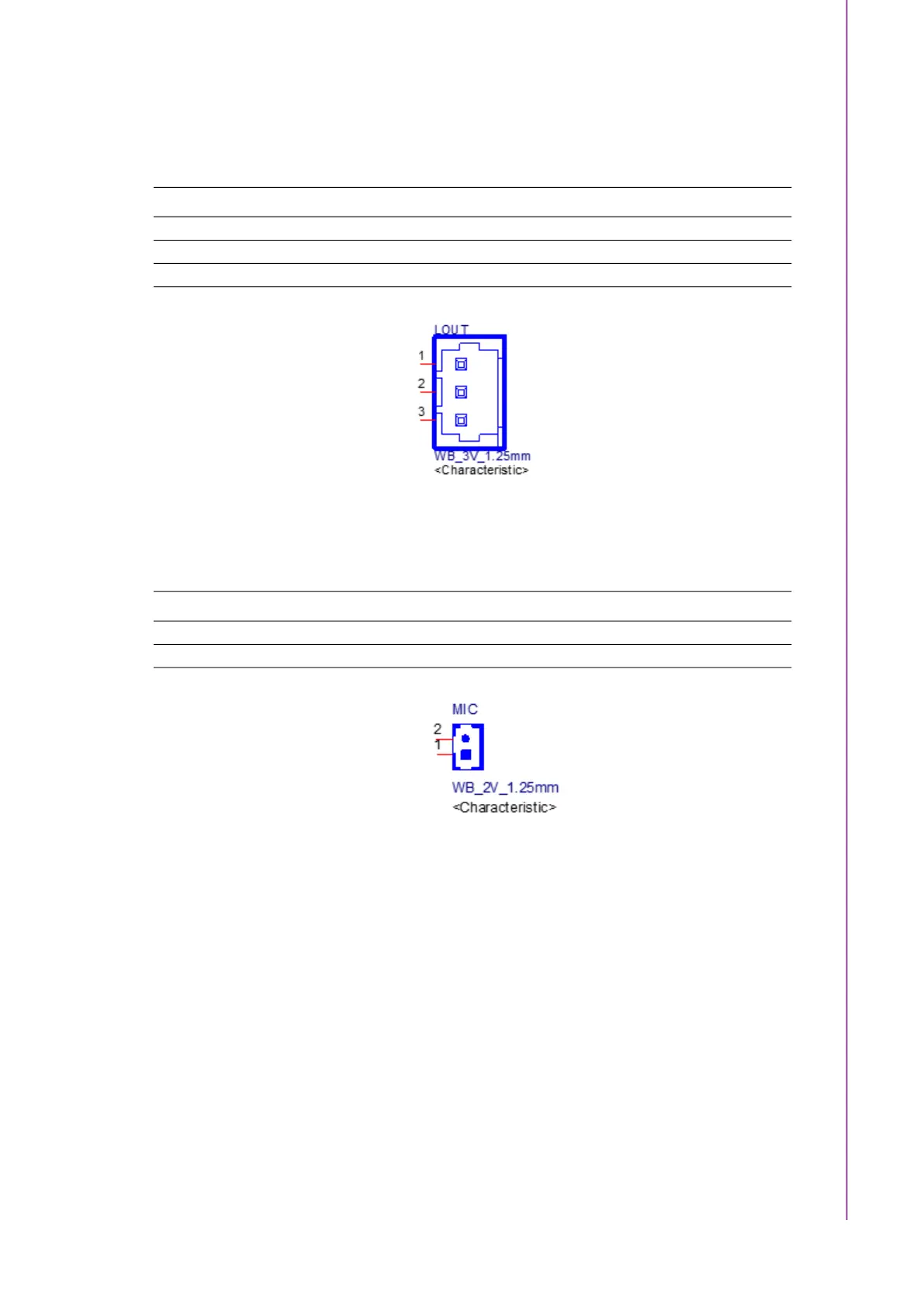

Figure 2.9 LOUT Connector
MIC — a detailed pin definition is displayed below.
Figure 2.10 MIC Connector
Pin Description
1 LOUTLC_M
2 LOUTRC_M
3 GND_A
Pin Description
1 MIC_IN1_P
2 GND_A
