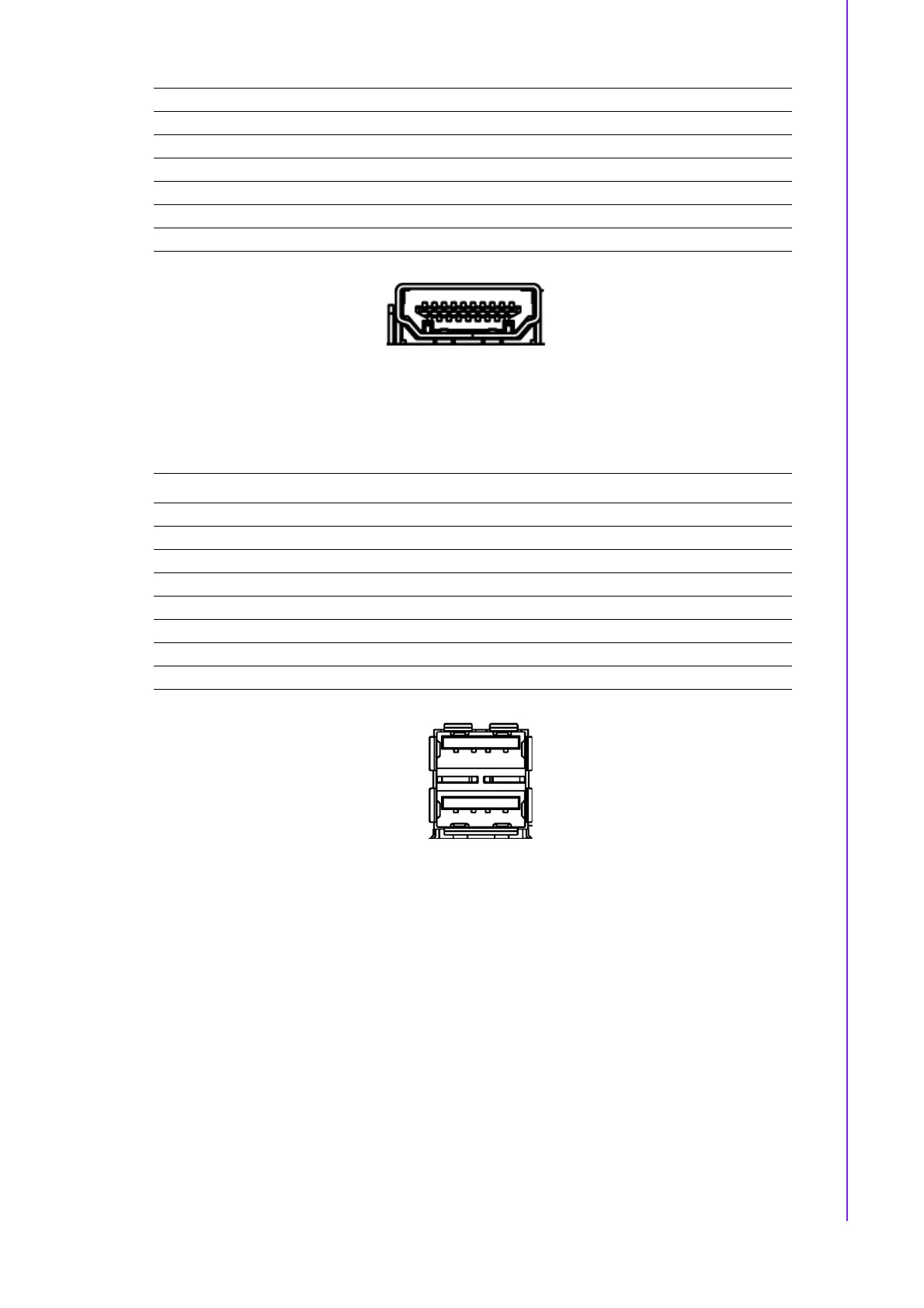

11 RSB-3430 User Manual
Chapter 2 H/W Installation
Figure 2.4 HDMI
2.2.2.6 USB Connector (USB)
RSB-3430 supports one standard USB2.0 Type A connector in the coastline.
Figure 2.5 USB Type A Connector
13 HDMI_CEC_A
14 GND
15 DDC_CLK_HDMI_A
16 DDC_DATA_HDMI_A
17 GND
18 +5V
19 HDMI_HPD
Pin Description
1+5V
2 USB1_D-
3 USB1_D+
4GND
5+5V
6 USB2_D-
7 USB2_D+
8GND
