13 RSB-3410 User Manual
Chapter 2 H/W Installation

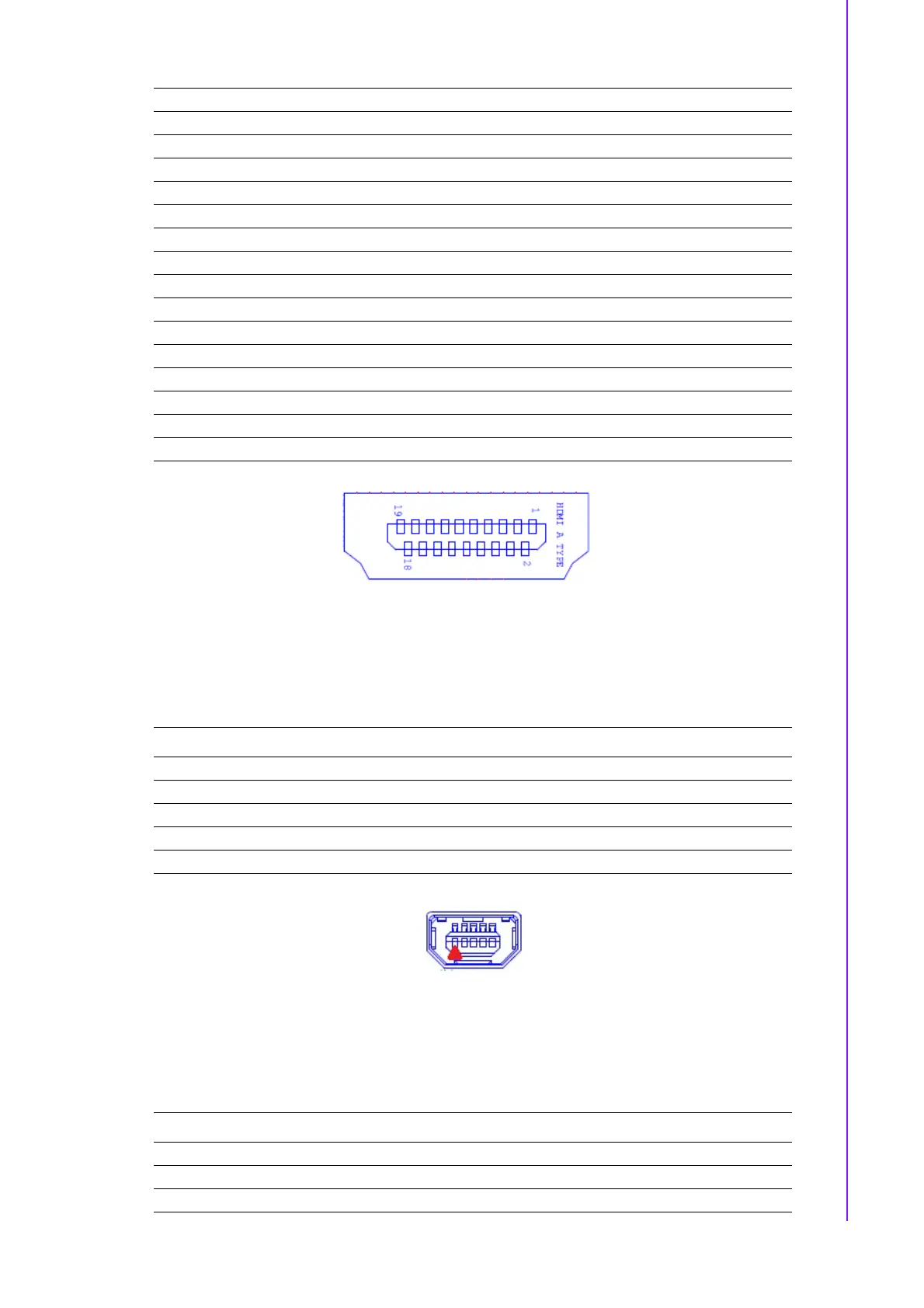

Figure 2.8 HDMI
2.2.2.10 USB OTG (USB_OTG)
RSB-3410 supports USB-OTG mode that can be taken to replace UART debug con-
sole.
Figure 2.9 USB OTG
2.2.2.11 SD Slot
RSB-3410 supports SD/MMC card in Class 2, 4, 6, 8, 10. Supported capacity is up to
32G (SDHC).
4 HDMI_TD1+
5 GND
6 HDMI_TD1-
7 HDMI_TD0+
8 GND
9 HDMI_TD0-
10 HDMI_CLK+
11 GND
12 HDMI_CLK-
13 HDMI_CEC_A
14 GND
15 DDC_CLK_HDMI_A
16 DDC_DATA_HDMI_A
17 GND
18 +5V_HPD
19 HDMI_HP
Pin Description
1+5V
2 USB Data-
3 USB Data+
4ID
5GND
Pin Signal Name
1DAT3
2CMD
3GND
