11 ROM-DB7502 User Manual
Chapter 2 H/W Installation

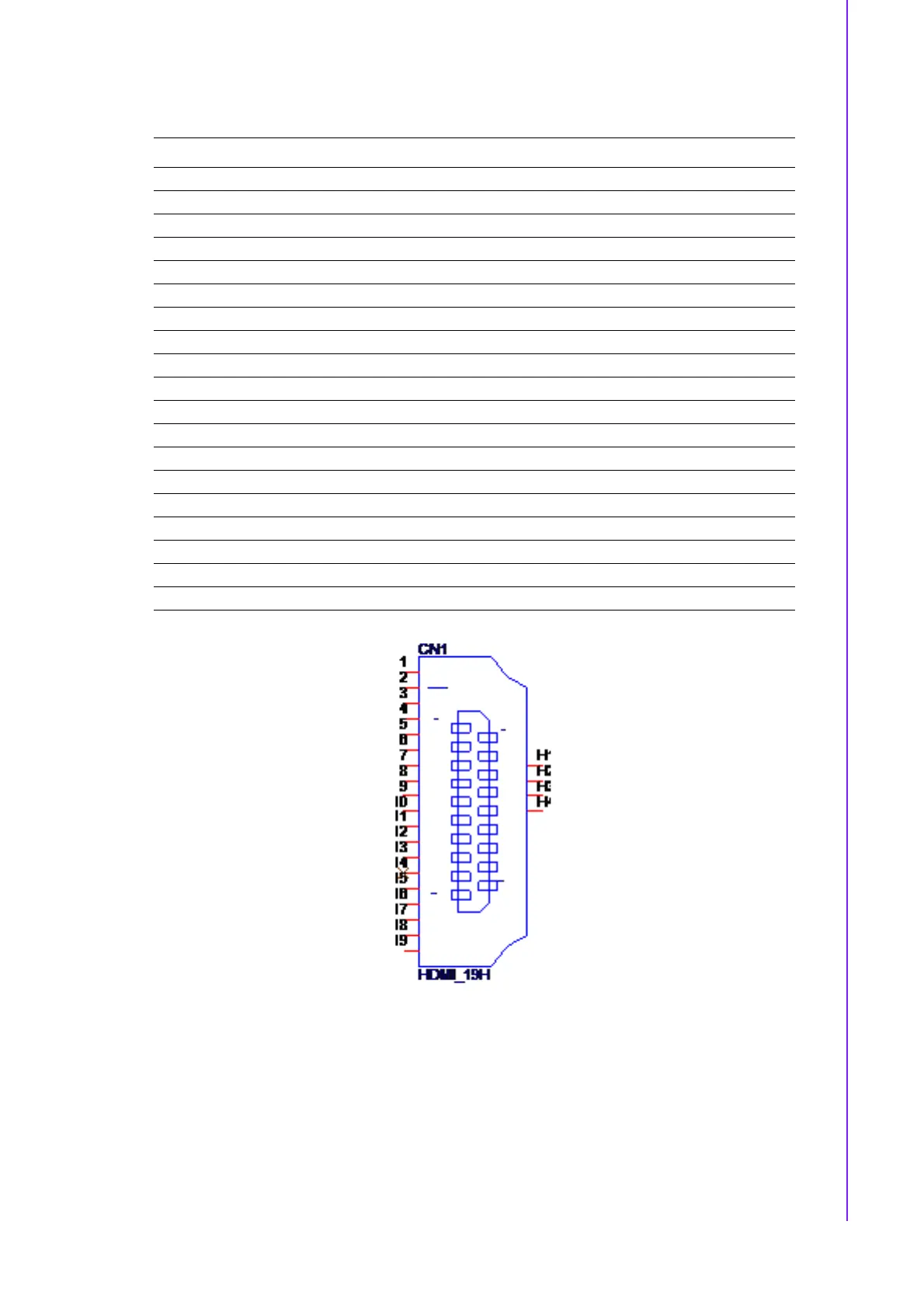

2.4.1.4 HDMI Port (CN1)
Pin Pin Name DESCRIPTION
1 HDMI_X_D2+ HDMI DATA2+
2GND GND
3 HDMI_X_D2- HDMI DATA2-
4 HDMI_X_D1+ HDMI DATA1-
5GND GND
6 HDMI_X_D1- HDMI DATA1+
7 HDMI_X_D0+ HDMI DATA0+
8GND GND
9 HDMI_X_D0- HDMI DATA0-
10 HDMI_X_CK+ HDMI Clock+
11 GND GND
12 HDMI_X_CK- HDMI Clock-
13 HDMI_X_CEC HDMI CEC Signal
14 NC NC
15 HDMI_X_CTRL_CK HDMI DDC signal
16 HDMI_X_CTRL_DAT HDMI DDC Signal
17 GND GND
18 +V5_HDMI_2 HDMI Power
19 HDMI_X_HPD HDMI HotPlug
