23 ROM-DB7501 User Manual
Chapter 2 H/W Installation
2.4.5 Switches and Buttons
2.4.6 Hardware Installation

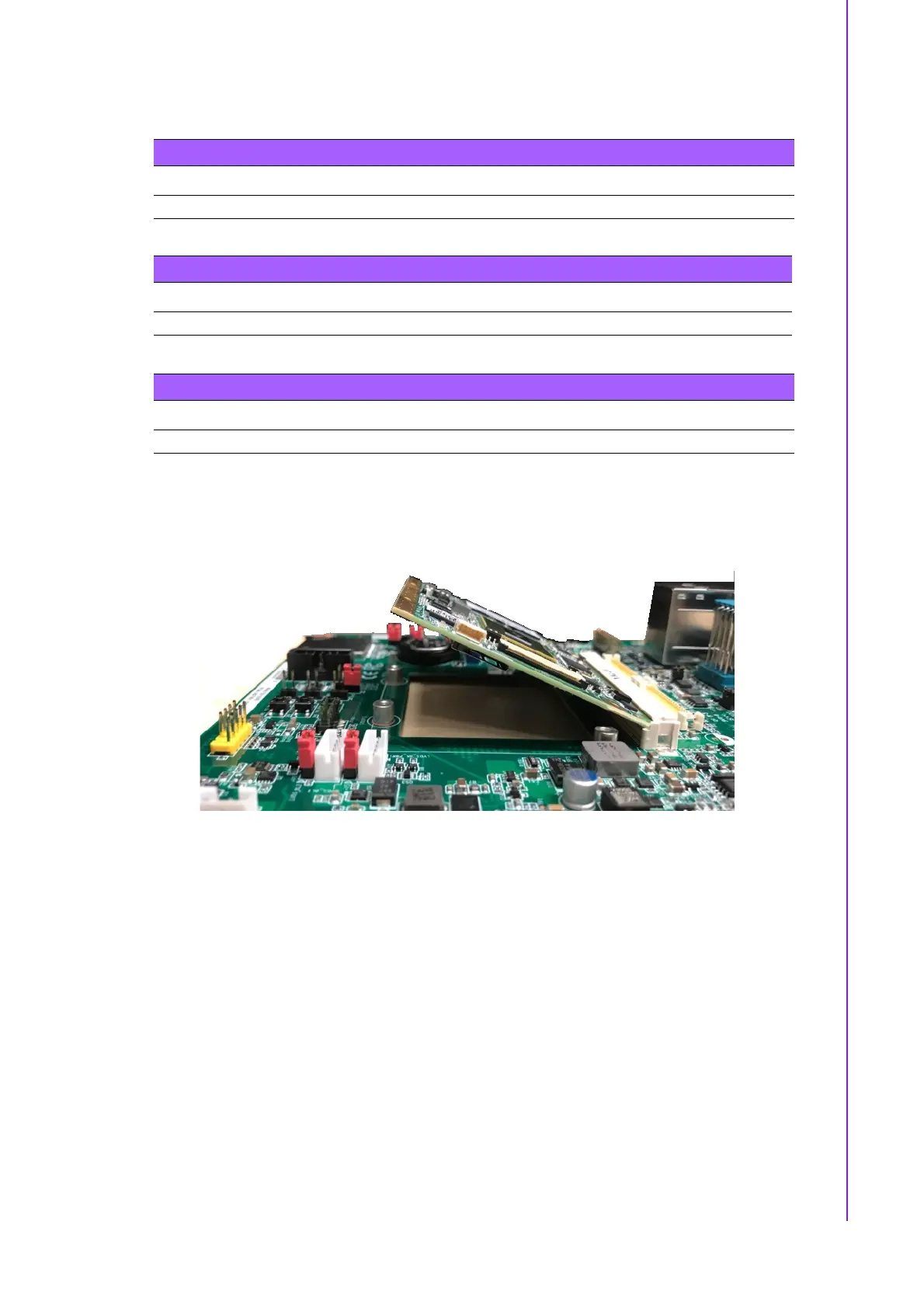

1. Slide the ROM-7421 module board into the carrier board socket at a 30 degree
angle.
Table 2.35: SW1 (Reset Button)
Pin Signal Pin Signal
1 RESET_IN# 2 GND
Table 2.36: SW2 (Sleep Button)
Pin Signal Pin Signal
1 SLEEP# 2 GND
Table 2.37: SW3 (Power Button, CPU)
Pin Signal Pin Signal
1POWER_BTN# 2GND
