21 ROM-DB7501 User Manual
Chapter 2 H/W Installation
* +VDD_BKLT_LVDS, pin1

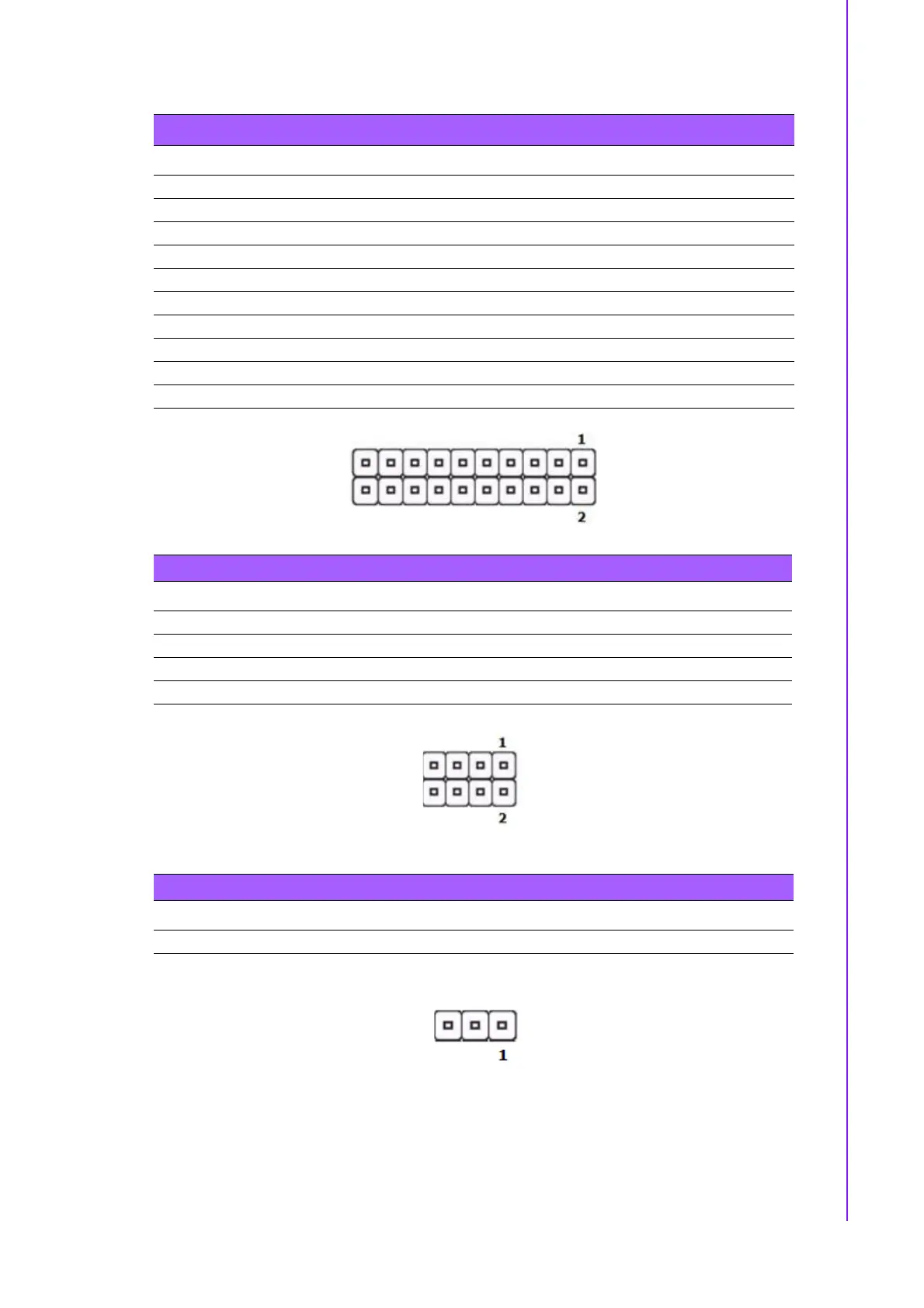

Table 2.27: I
2
S_CN1 (I2S0, Audio Codec)
Pin Signal Pin Signal
1 Audio_VDDA 2 GND
3 Audio_VDDA 4 I2S0_SDIN_C
5 I2S0_SDOUT_C 6 I2S0_LRCK_C
7 I2S0_CK_C 8 AUDIO_MCK_C
9- 10GND
11 Audio_I2C_CK 12 MIC_BIAS
13 Audio_I2C_DAT 14 GND
15 - 16 HP_R
17 MIC_IN 18 GND
19 GND 20 HP_L
Table 2.28: SPI1 (SPI1)
Pin Signal Pin Signal
1+3V 2 GND
3 SPI1_CS0# 3 SPI1_CK
5 SPI1_DO_C 6 SPI1_DIN_C
7 - 8 SPI1_CS1#_C
Table 2.29: LVDS_BL1 (LVDS Backlight Selection)
Jumper Mode Jumper Mode
1-2 +5V (default) 2-3 +12V
