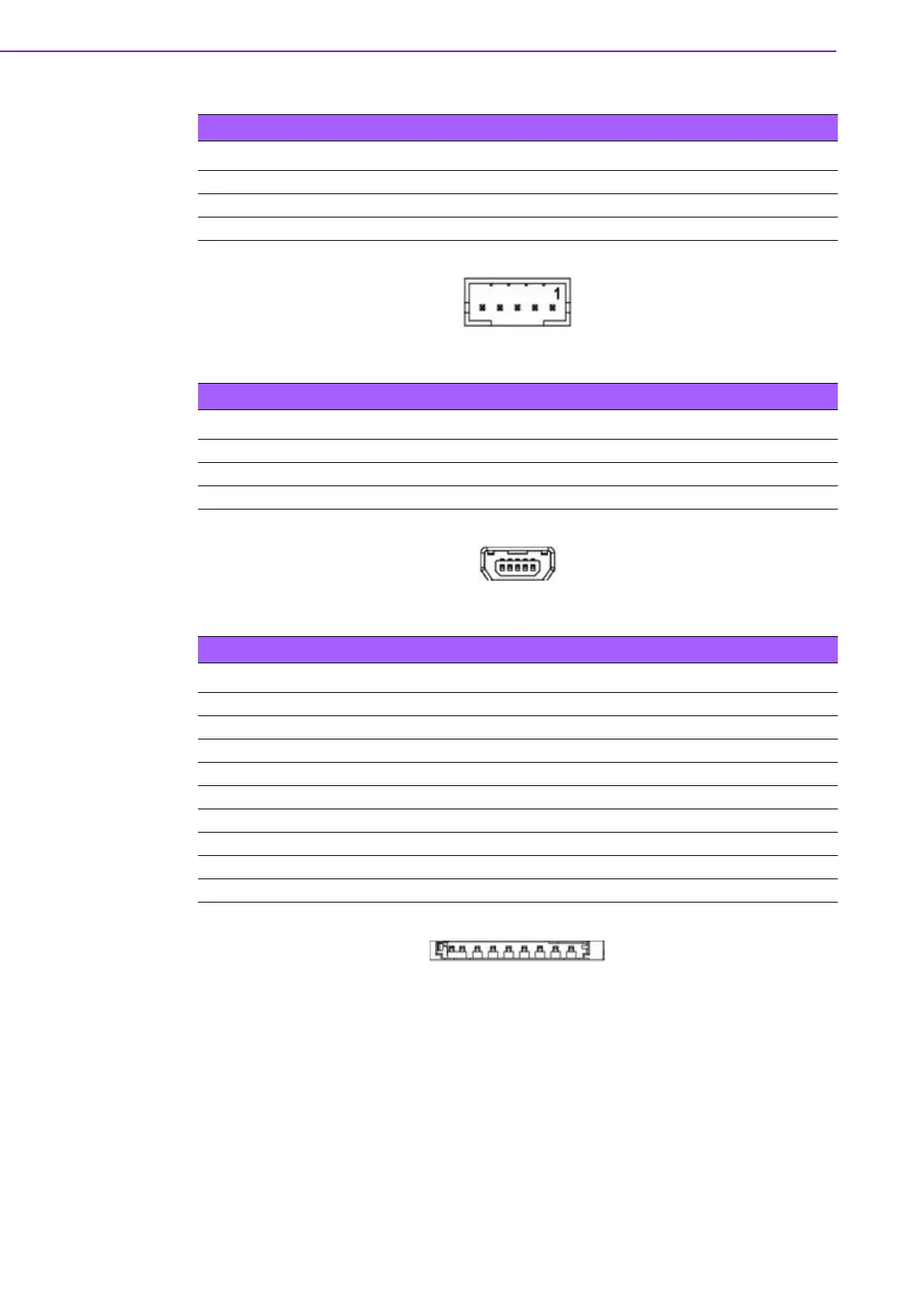

ROM-DB7501 User Manual 18
Table 2.17: LVDS_BK_PWR 2 (LVDS Backlight Power)
Pin Signal Pin Signal
1 +VDD_BKLT_LVDS 2 GND
3 BLK_EN 4 Brightness
5+5V
Table 2.18: USB_OTG 1 (USB OTG)
Pin Signal Pin Signal
1+5V 2 USB_OTG D-
3 USB_OTG D+ 4 OTG ID
5 GND 6 GND
Table 2.19: SD1 (SD Slot)
Pin Signal Pin Signal
1 SDIO_DATA3_X 2 SDIO_CMD
3GND 4 +3V
5 SDIO_CK 6 GND
7 SDIO_DATA0 8 SDIO_DATA1
9 SDIO_DATA2 10 SDIO_CD#
11 GND 12 +3V_SDIO
H1 - H2 -
H3 - H4 GND
H5 GND H6 GND
