19 ROM-DB5901 User Manual
Chapter 2 H/W Installation

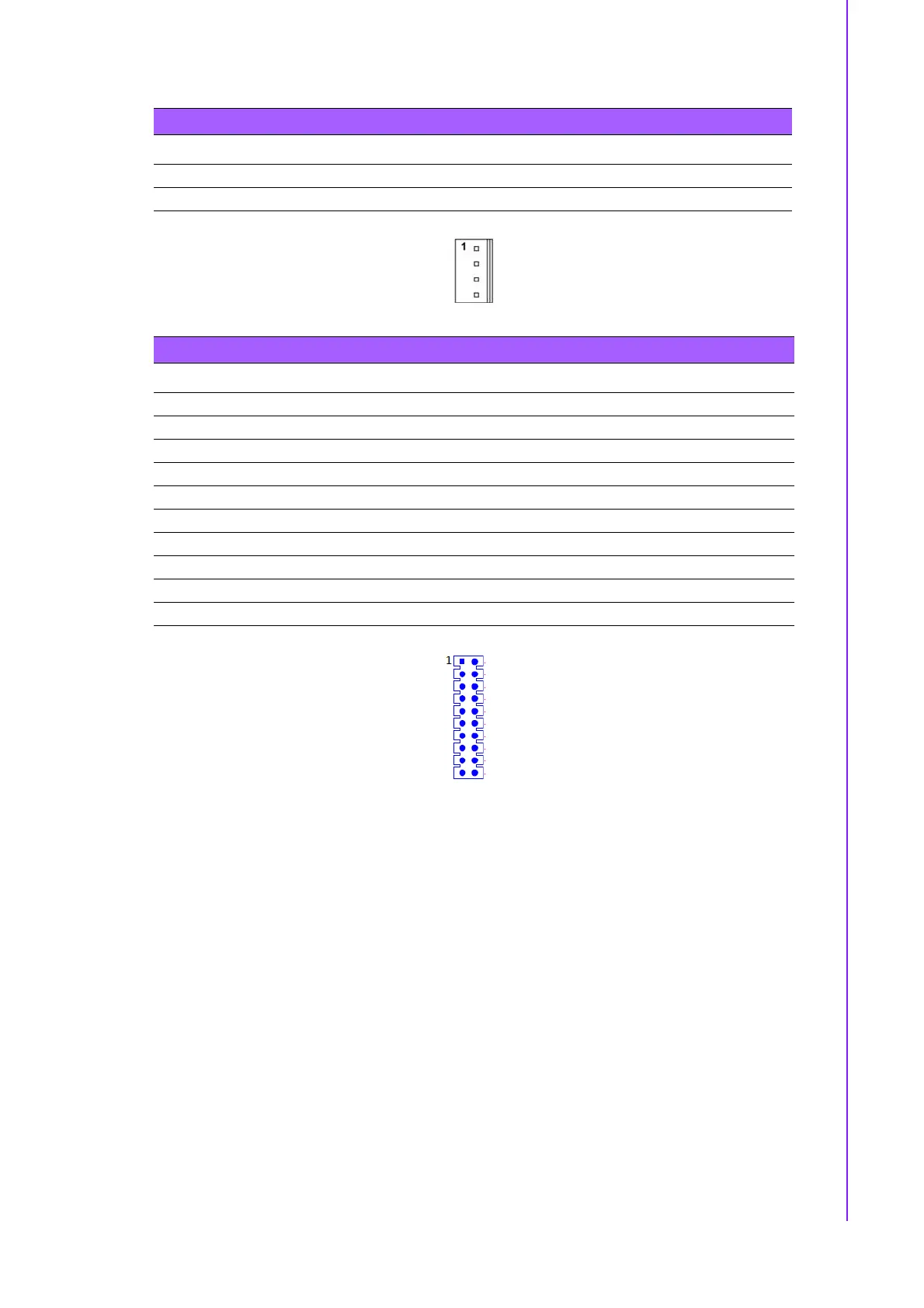

Table 2.23: CN12 (SATA Power Connector)
Pin Signal Pin Signal
1+5V 2GND
3 GND 4 +12V
Table 2.24: CN22 (GPIO Pin Header)
Pin Signal Pin Signal
1 +V3_GPIO 2 GND
3 GPIO0_CN33 4 GPIO1_CN33
5 GPIO2_CN33 6 GPIO3_CN33
7 GPIO4_CN33 8 GPIO5_CN33
9 GPIO6_CN33 10 GPIO7_C
11 GPIO8_C 12 GPIO9_C
13 GPIO10_CN33 14 GPIO11_C
15 - 16 -
17 - 18 -
19 - 20 -
