17 ROM-DB5901 User Manual
Chapter 2 H/W Installation

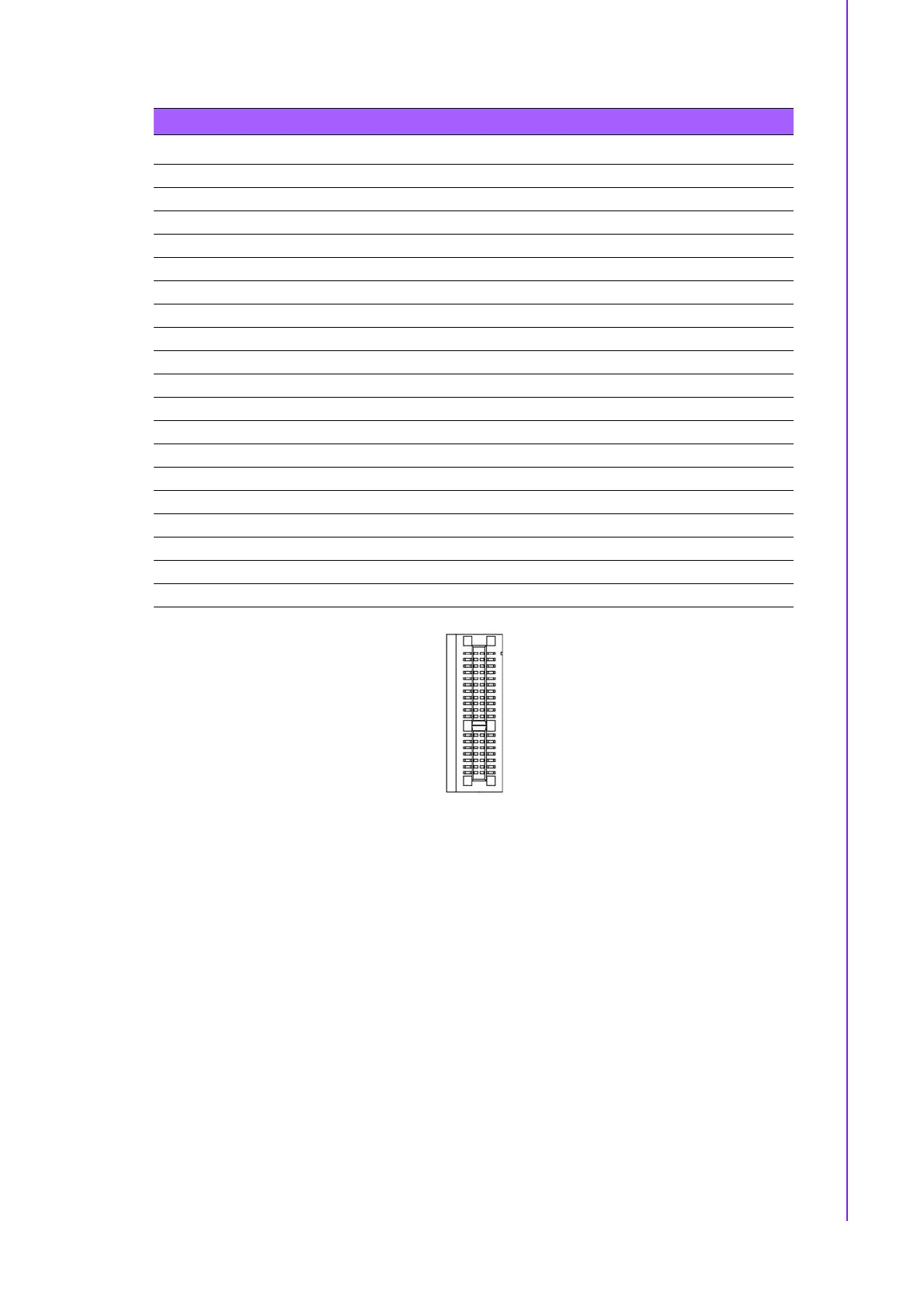

Table 2.20: CN5 PCIex1 Connector 2 (PCIe_B)
Pin Signal Pin Signal
B1 +12V A1 PCIE_B_X_PRSNT#
B2 +12V A2 +12V
B3 +12V A3 +12V
B4 GND A4 GND
B5 PCIE_B_CK A5 PCIEX_B_JTAG2
B6 PCIE_B_DAT A6 PCIEX_B_JTAG3
B7 GND A7 -
B8 +3V3_PCIE A8 PCIEX_B_JTAG5
B9 PCIEX_B_JTAG1 A9 +3V3_PCIE
B10 +3V3_PCIE A10 +3V3_PCIE
B11 PCIE_B_WAKE# A11 PCIE_B_RST#
Mechanical Key
B12 - A12 GND
B13 GND A13 PCIE_B_X_REFCK+
B14 PCIE_B_X_TX+ A14 PCIE_B_X_REFCK-
B15 PCIE_B_X_TX- A15 GND
B16 GND A16 PCIE_B_X_RX+
B17 +3V3_PCIE A17 PCIE_B_X_RX-
B18 GND A18 GND
