ROM-DB5901 User Manual 14

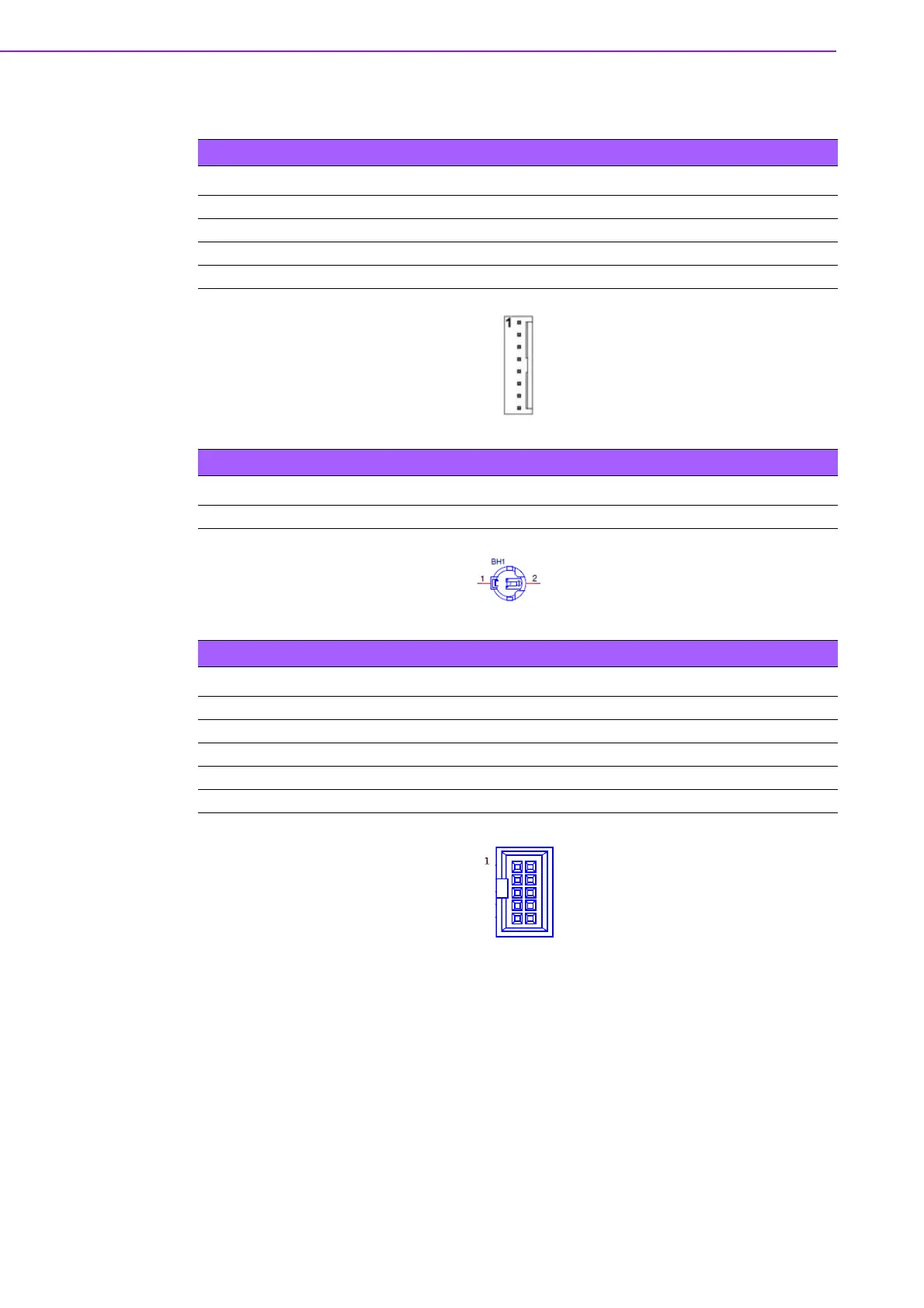

2.4.3 Connectors
Table 2.13: BAT1 (Lithium-ion Battery Power Input)
Pin Signal Pin Signal
1 GND 2 GND
3 BAT_TEMP 4 BAT_ID_CN
5 I2C_DAT_BAT 6 I2C_CK_BAT
7 +VBATT 8 +VBATT
Table 2.14: BH1 (RTC Battery Holder)
Pin Signal Pin Signal
1BAT_RTC 2 GND
Table 2.15: CAN1 (CAN0 Port)
Pin Signal Pin Signal
1- 2 -
3CAN0_D- 4 -
5CAN0_D+ 6 -
7- 8 -
9GND 10-
