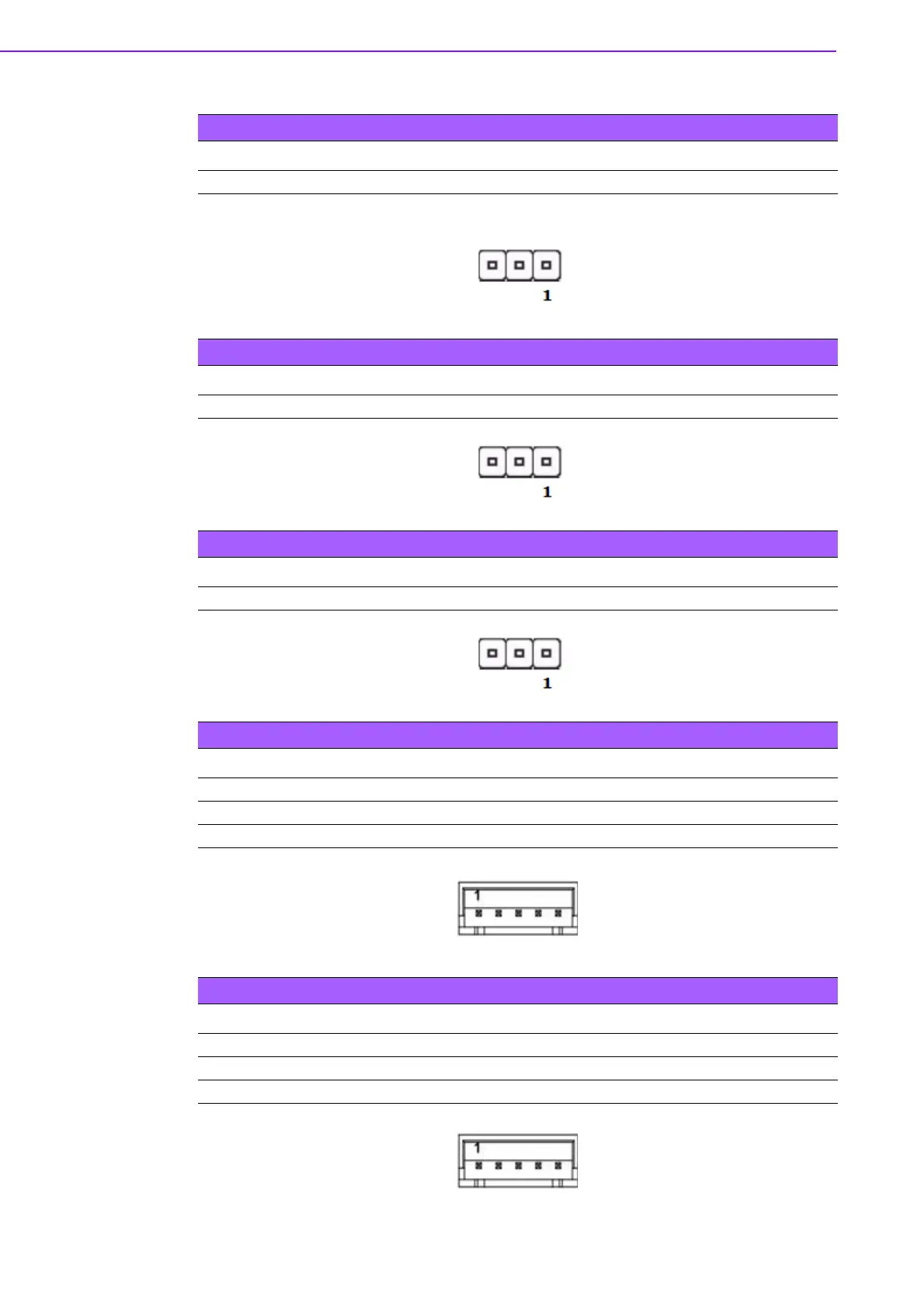

ROM-DB5900 A2 User Manual 34
* +VDD_BKLT_LVDS, pin1
Table 2.55: LVDS_BL (LVDS backlight selection)
Jumper Mode Jumper Mode
1-2 +5V (Default) 2-3 +12V
Table 2.56: LVDS_VDD (LVDS VDD Power selection)
Jumper Mode Jumper Mode
1-2 +12V (Default) 2-3 +5V
Table 2.57: LVDS_VDD2 (LVDS VDD Power selection2)
Jumper Mode Jumper Mode
1-2 +12V (Default)
Table 2.58: CAN1 (CAN0)
Pin Signal Pin Signal
1- 2-
3 CAN0_D- 4 CAN0_D+
5GND
Table 2.59: CAN2 (CAN1)
Pin Signal Pin Signal
1- 2-
3 CAN1_D- 4 CAN1_D+
5GND
